CAM350 在制作 PCB 感光底片中的應用
發布時間：2017-11-22
PCB是電子產品中的核心部件，目前單/雙面PCB制作的主要方法為減成法，減成法制作PCB是基于覆銅箔層壓板用化學一種普遍方法，化學蝕刻法因其精度和效率高而應用較為普遍，在整個制作流程中圖像轉移（印刷電路圖）尤為關鍵，本文介紹利用感光底片曝光顯影的方法實現圖形轉移在這個過程中，底片的制作是不可缺少的工藝過程。

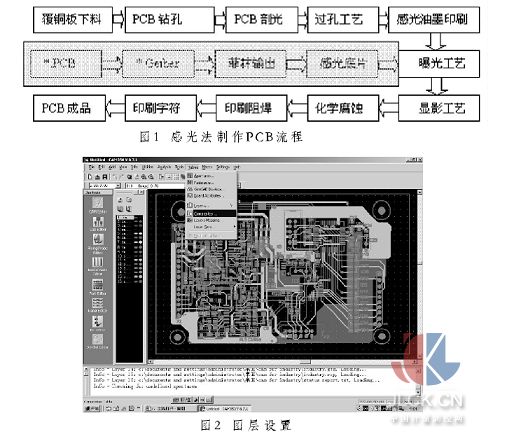

1 感光法制作PCB流程
1.1 覆銅板下料
根據所設計的PCB尺寸大小，并且留一定的余量，利用裁板工具或設備在整塊覆銅板上裁剪下一塊材料，要求覆銅板無嚴重氧化層和銹斑污垢。
1.2 PCB鉆孔
我們可以利用數控鉆床對PCB進行鉆孔，這樣精度高。一般的數控鉆床都可以直接識別.PCB文件，我們將.PCB文件導出成ASCLL代碼格式可以直接被鉆孔軟件識別。
1.3 PCB剖光
由于在鉆孔過程中產生了孔邊毛刺，還有覆銅板本身的氧化層和污垢，我們為了能可靠的印刷感光油墨，所以必須對覆銅板進行剖光處理，具體方法是利用剖光機或手工剖光，剖光時一定要注意加水降溫。
1.4 感光油墨印刷
可以利用絲印臺，進行人工油墨印刷，也可以利用現成的覆膜設備進行感光油墨印刷，注意要在暗室進行，不可讓油墨提前曝光。
1.5曝光
將印有感光油墨的覆銅板在曝光機中進行曝光，注意底片和過孔一定要對準，另外曝光時間根據感光材料不同有微小差別。
1.6顯影
顯影工藝是將曝光過的覆銅板在顯影液中進行沖洗，實現圖形轉移的過程。
1.7腐蝕
利用三氯化鐵溶液或HCL和雙氧水溶液都可以將銅箔腐蝕掉，最好是在加熱對流環境中進行腐蝕，優點是速度快，腐蝕殘留物少，精度高。
1 . 8 絲印阻焊、絲印字符
利用絲印機進行阻焊油墨印刷和字符油墨印刷和線路油墨制作相似，只是沒有了腐蝕工藝。
2 利用CAM350制作感光底片
2.1PCB設計
運用Protel99 SE軟件平臺完成印刷電路圖的設計。
完美的PCB設計是制作印刷電路板的前提，現在普遍使用的Protel99軟件能方便的進行印刷電路圖設計。
2.2生成GERBER文件
在PROTEL中打開設計好的PCB文件，然后點File/ CMA_Manager會彈出對話框，選中Gerber項，點擊Tools/Preferences選擇Gerber文件存儲路徑，按F9將生成Gerber文件包。
2.3利用CAM350菲林輸出
（ 1）在CAM350軟件中導入生成的Gerber文件，在菜單欄中選FILE/IM-PORT/GERBER DATA ,彈出對話框，點1出現圖2界面，在指定目錄下找到GERBER文件，全選里面所有文件打開，點擊Tables/COMPOSITES進行圖形輸出設置，在彈出對話框中點擊ADD添加要打印的層， 添加完成以后點REDRAW即可。其中要用的圖層有（文件后綴名）gbl 底層線路圖；gbs 底層焊盤層；gko 線路邊框層；gtl 頂層線路層；gts 頂層焊盤層。
（2）輸出圖層設置好之后，在文件選項中進行打印設置好打印位置和打印顏色等，設置好之后，點擊PLOT將圖形打印在菲林膜上，這樣就制成了感光底片。
3 結語
經過長期實戰操作，CAM350在制作感光底片時，極易掌握，有較強的應用性和穩定性。值得推廣。
