流量變送器耐高溫對策

發布時間:2017-11-22

引言

流量變送器在工業現場運行時往往面臨各種高溫條件的考驗,如高溫的生產車間、烈日直射的野外環境等都對變送器提出了耐高溫性能的要求。因此,流量變送器在出廠之前必須通過 45 ~60 ℃的高溫試驗[1]。

有的廠家使用的數字信號處理芯片( DSP) ,在提高變送器性能的同時增加了系統工作電流和功耗,使得變送器整體溫度升高。當這種變送器用于天然氣、石油等化工場合時,為滿足防爆隔爆的要求,其外殼必須封閉[2],從而導致變送器系統內部熱量無法排出,殼內的核心器件可能會受到本身溫升或其他熱源的影響而無法工作。在此,結合實際應用中所遇到的高溫問題,以數字式科里奧利質量流量變送器為研究對象,分析造成核心芯片死機的原因,并通過大量的溫度試驗,提出了保證流量變送器在高溫下正常運行的措施。

1 高溫影響分析

1. 1 死機原因

基于 DSP 的數字式科氏質量流量變送器系統主要由電源轉換模塊、DSP 最小系統、輸入調理與采集電路、輸出電路和人機接口五個部分組成[3]。系統調試完成以后,裝在具有隔爆功能的表殼中進行溫度試驗,高溫試驗的溫度要求為 55 ℃。

試驗使用DGG-9053AD 烘箱,烘箱溫度可調節范圍為 10 ~ 200 ℃,誤差為 ± 1 K。試驗時,從變送器內部引出適當?shù)男盘?hào)至箱體外,并用示波器觀察,以確定變送器當前的運行狀態。采用精度為1. 5% 的三線制 Pt100 熱電阻置于 DSP 表面測量其表面溫度,并采用導熱良好的硅脂粘連。Pt100 的三根線也引出箱體,外部采用恒流源溫度補償電路對 Pt100的導線電阻進行補償[4]。

試驗結果表明,當溫度高于 50 ℃ 時,出現了 DSP死機的情況。經過分析,造成 DSP 死機的原因可能有如下兩種情況。

① 系統中其他集成芯片可能由于受到高溫影響而工作異常,產生錯誤復位信號或中斷信號,導致 DSP出現死機[5]。而本系統中沒有使用到外部中斷,因此,只需考慮復位信號。實際試驗發現,當 DSP 死機時,復位芯片仍能正常運行,不會產生有效的造成 DSP 死機的復位信號,所以排除這種情況。

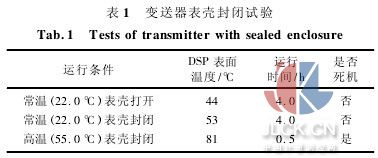

② 高溫可能使 DSP 芯片本身結溫過高,造成內部集成電路工作狀態異常而死機。實際造成 DSP 本身溫度過高的原因很多,其作用效果往往又是疊加的,主要原因?yàn)? 實際應用環境溫度過高; DSP 本身高速運行時功耗很大; 實際硬件系統中其他熱源的影響; 封閉表殼內部無法通風,產生較大的溫升等。變送器表殼封閉試驗結果如表 1 所示。常溫下,防爆封閉表殼會造成 DSP 10 K 左右的溫升; 而當環境溫度達到 55 ℃時,DSP 表面溫度會逼近其正常運行的溫度上限 85 ℃ ,此時可能會造成 DSP 死機。

由上述分析可知,原因①的影響基本排除,只需考慮原因②。但由于應用場合的限制,隔爆表殼以及高溫環境兩種因素的影響無法回避,因此,只能通過分析DSP 本身的運行和系統其他熱源來降低系統損耗,改善系統高溫運行條件。

1. 2 系統熱源分析

系統熱源主要是實際運行時功耗較大、能量主要以熱量形式釋放的器件。熱源通過熱傳導可將熱量傳向系統的其他部分和周圍環境中。某些核心器件可能由于受到高溫?zé)嵩吹挠绊懚鵁o法正常工作,因此,尋找系統的熱源是解決溫度問題的關鍵。

科氏質量流量變送器整個硬件系統可分為數字部分和模擬部分,并相應地制作了 PCB 數字板和模擬板。系統中,高速運行的 DSP 在正常工作時內核電壓1. 8 V 上消耗電流約為 200 mA,而 3. 3 V 上消耗電流約為60 mA,整個 DSP 功耗約為1. 8 ×200 +3. 3 ×60 =558 mW。

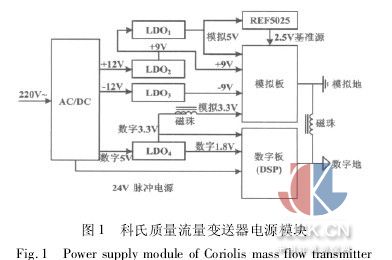

電源轉換模塊如圖 1 所示,其轉換效率直接影響整個系統功耗的大小。

對于低壓差線性穩壓器( low dropout regulator,LDO) 而言,其輸入輸出電流幾乎相等,功耗約為加在器件兩端的差壓與電流的乘積[6]。以 DSP 的電源芯片雙通道 LDO4為例,輸入 5 V 轉化為 3. 3 V 和1. 8 V,差壓分別為 1. 7 V 和 3. 2 V,LDO4本身功耗約為( 5 -3. 3) × 60 + ( 5 - 1. 8) × 200 = 742 mW。雖然其他電源轉換器件有的功耗也較大,但都和 DSP 分板布局,對DSP 的影響較小。因此,本系統主要考慮的熱源是DSP 本身和其電源芯片 LDO4。

1. 3 熱傳導路徑分析

確定整個系統熱源之后,還需找出這些熱源的熱傳導路徑,分析這些熱源對于整個系統性能的影響。目前的電路板基本上采用的是 PCB 印刷電路板設計,所以在分析熱傳導路徑時,需要考慮 PCB 板本身的熱傳導性能。

對于器件本身而言,熱傳導與它們的封裝大小、封裝類型和安裝方式有關。隨著大規模集成電路的飛速發展,現在許多器件的封裝尺寸越來越小,且設計大量采用貼片封裝的形式。器件的功耗以主要熱能形式釋放到周圍環境中; 而表征熱傳遞性能好壞的是器件與外部環境之間的熱電阻的大小,其值越小,表明功耗引起的溫升也就越小,散熱越好[7]。不同封裝形式的熱電阻也是不相同的。

在本系統中,若 DSP 采用 176 腳的 PGF 封裝,則根據數據手冊,θJA為內部結與外部環境之間的熱電阻,約為 44 ℃ /W,θJC為內部結與器件表殼之間的熱電阻,約為 8. 2 ℃ /W( J、A、C 分別表示器件 PN 結、外部環境、器件表殼,θ 表示熱電阻) 。

按照上述分析可知,DSP 的功耗約為 0. 558 W,其內部結溫與環境溫度之差約為 44 ℃ /W × 0. 558 W =25 ℃ ,器件表面溫度與內部結溫之差約為 8. 2 ℃ / W ×0. 558 W = 4. 6 ℃ 。

由于內部結溫在實際應用中無法測量,只能根據實際功耗大致估計,同時,實際 DSP 功耗在不同條件以及環境下相差很大,也是無法精確計算的。因此,可以通過直接測量 DSP 表面的溫度來間接地表征器件實際的內部溫度。實際內部結溫與器件表面溫度相差很小,約為 5 K。

對于功耗較大的器件,上述熱傳導是明顯不足的。大功率器件封裝通常在內部都有一個面積較大的銅散熱片,芯片的基片與散熱片相連,底部暴露在外面。當散熱片面與 PCB 的散熱焊盤直接相連時,散熱焊盤能將散熱片熱量一部分釋放到周圍的環境中,而另一部分傳遞給與之接觸良好的 PCB。通常,芯片使用導熱性能良好的硅膠,以保證散熱片與散熱焊盤之間接觸的充分性。

對于 PCB 板的熱傳導而言,其熱量來源主要來自于兩個部分: 一部分是與之接觸良好的熱源器件; 另一部分是 PCB 電路本身,主要是銅導電層線路的損耗。目前廣泛應用的 PCB 板材是覆銅/環氧玻璃布基材或酚醛樹脂玻璃布基材[8]。

這些基材雖然具有優良的電氣性能和加工性能,但由于板材中的樹脂導熱性差,使得 PCB 板向周圍環境散熱的能力也很差??紤]到 PCB 中銅箔是熱的良導體,系統的地平面或電源平面大都是整體覆銅,對于有的器件封裝來說,其散熱焊盤與這些覆銅平面直接相連,有利于器件的熱量快速轉移。同時,大面積的覆銅可以通過大量過孔,將 PCB 的大量熱量向周圍環境中釋放。

2 解決方案

在確定系統熱源以及熱傳導路徑后,可采取以下幾種措施改善系統的溫度條件,并相應進行高溫試驗,檢驗散熱的效果。

2. 1 器件選型與使用

對于一般的集成器件來說,內部結溫決定了器件工作時的溫度條件,一般來說不能超過 150 ℃。對于具有高速處理能力的 DSP 而言,不同廠家不同型號的DSP 由于內部集成電路結構的不同,他們的溫度特性也不相同。如前所述,同一型號的 DSP,不同的 PCB封裝,其熱電阻不同,散熱性能就存在差異。此外,DSP 內部軟件的工作方式也會影響本身的功耗。因此,需要綜合考慮多方面影響,保證 DSP 的實際功耗最低。

首先,選擇高溫性能較好的DSP。如對于TMS320F28334PGFA、TMS320F28335PGFA 兩款 TI 的DSP 來說,雖然其溫度等級相同,但由于內部電路結構存在差異,溫度特性就可能不同。

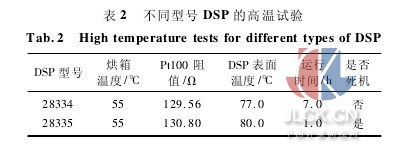

試驗表明,在相同條件下,TMS320F28335PGFA 的溫度特性較差,即當溫箱溫度達到 55 ℃ 時,會出現死機現象; 而 TMS320F28334PGFA 卻能夠高溫長時間運行,滿足設計的要求。試驗數據如表 2 所示。

其次,合理使用 DSP,降低 DSP 的本身功耗。

① 軟件設置

關閉 DSP 內部沒有用到的外設模塊和沒有訪問到的存儲器,使其處于低功耗模式或睡眠模式,以減少功耗。若 DSP 本身功耗過高,可以通過設置工作頻率使其降頻運行,這將大大降低 DSP 的功耗,但同時犧牲了軟件的實時性。由于科氏流量計對軟件實時性有一定要求,該方法并未采用。

② 硬件處理

主要考慮 DSP 未使用的輸入引腳,一般情況下若將這些引腳懸空,當其積累電荷時會產生一定的感應電壓,導致輸入級上、下兩個場效應管都會導通,系統功耗增加[9]。因此,硬件上應接地或電源電壓。

最后,程序燒寫至 Flash 的不同分區時,其功耗也會不同。這與 DSP 內部硬件電路的結構有關。試驗表明,相比程序燒到 ABCD 四個分區或 AB 兩個分區而言,程序只燒寫到 A 區時,DSP 從開始運行到死機的時間更長,可由20 min 延長至40 min,且表面的溫度更低,溫度由 81 ℃降至 75 ℃。

2. 2 改進電源電路

本設計中,DSP 高速運行時工作電流很大,低差壓LDO 的功耗也很大。因此,可以考慮改進電源電路來減少系統功耗。在此,考慮兩種改進方案。

① 一種是進一步減小 LDO 的輸入電壓,芯片LDO 最小差壓為 0. 35 mV,可以通過 2 個前端 DC / DC使 LDO 輸入電壓降到盡量小。這種方法既能減小電源功耗,又能保證較好的電源質量; 但所需器件較多,電路成本較大,布局比較繁瑣。

② 直接使用具有兩路獨立 DC/DC 通道的開關電源,電路簡單,能最大限度地降低電源功耗。雖然其電源穩壓系數可能不及線性電源,但只要外部濾波電路設計得當,且系統要求穩壓系數不是很高時,一般都可以滿足應用要求。

本文采用第二種供電方案。

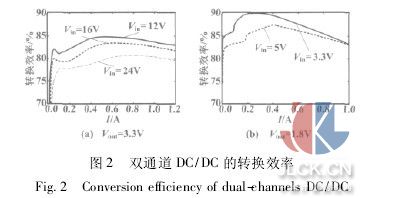

比較改進前后電源芯片的轉換效率,若效率越高,則芯片本身的功耗越小,系統發熱也就越小,對系統的高溫運行就更加有利??剖献兯推髡9ぷ鲿r(shí),3. 3 V負載電流為 60 mA,1. 8 V 負載電流為 200 mA,LDO 的效率在不考慮本身靜態電流時( 一般較小) 近似等于輸出電壓除以輸入電壓。輸入電壓為 5 V 時,3.3 V 效率低于 66%,1. 8 V 效率低于 36%; 而雙通道 DC/DC的電源轉化效率受到輸入電壓和輸出電流的影響,輸入仍為 5 V 時,其轉換效率如圖 2 所示。

圖 2 中,1.8 V 負載電流為 200 mA 時的效率高達85% ,3. 3 V 負載電流為 60 mA 時的效率高達 80% 。

由此可知,雙 DC/DC 供電方案的轉換效率明顯優于低差壓 LDO,能很好地降低系統功耗。

2. 3 分散熱源布局

當系統中存在多個熱源時,其 PCB 布局及安裝方式對系統運行也有著重要影響。對此,可采取措施,以最大程度地減少各熱源之間的相互影響,從而避免引起較大的局部溫升。具體措施如下。

① 避免熱源在 PCB 板上集中分布,否則會引起較大的局部溫升,影響系統性能。將熱源安置在 PCB 板的邊緣位置,能縮短熱傳導的路徑,有利于使熱量向周圍環境散發,同時能減少對核心元件的影響; 采用合理的 PCB 走線以及布局,可保證覆銅平面的完整性; 增加過孔有利于熱源熱量的釋放[10]。

② 對于分塊布板的 PCB 而言,多塊 PCB 板上的熱源在安裝時要避免正對或貼得很近,這要求在 PCB設計之初就得考慮系統安裝后熱源的具體位置。對于功耗特大的熱源來說,可以將整個硬件系統放置于多個腔體中。如本系統中,為了減小熱源 LDO 對 DSP 的影響,可以考慮將其放入單獨的腔體中。

2. 4 改善散熱條件

硬件設計以及安裝方式確定以后,改善系統的散熱條件可以進一步降低系統運行時的溫度。一般采用的散熱措施包括散熱片、散熱風扇、散熱罩等。在沒有防爆要求的應用中,其表殼可以通風,此時采用散熱風扇效果較好,而一旦采用防爆表殼,該方法就無法適用。這是因?yàn)槠潴w積一般較小,不易安裝,且內部熱量幾乎無法釋放,散熱效果不佳,同時風扇電機也會增加系統額外的功耗。

散熱罩成本較高,制作復雜,并且元器件裝焊時高低一致性較差,散熱效果同樣不好,也不能采用。變送器主要使用散熱片散熱。一方面其體積較小,所占用的殼體空間較小,便于安裝; 另一方面散熱片價格便宜,不會增加設計成本。

散熱片結構不同時,其散熱效果也不相同。試驗使用風冷式 CPU 散熱片,結構為常見的直板式,若用柱式和太陽花式散熱效果更佳,但成本較高[11]。對于變送器中的主要熱源 DSP 和 LDO,考慮 DSP 表面較大,可放置兩片散熱片,在 LDO 的表面和其散熱焊盤上各放置一片散熱片,并通過導熱性良好的硅膠粘連,以保證充分接觸。

試驗表明,通過增加散熱片可以使DSP 運行時的溫度明顯降低,可由原來的78 ℃降低為73 ℃。目前,有的儀表廠商開始通過增大殼體體積來達到散熱的目的。這樣做可以使內部器件的布局與安裝更加方便; 同時,由于空間的加大,熱源的散熱將更加充分。

3 結束語

本文基于數字式科氏質量流量變送器在高溫運行時出現的問題,通過選擇溫度性能較好的處理芯片TMS320F28334,并配合合理的軟件設置與硬件處理,保證了變送器在高溫下長時間穩定運行; 采用“雙通道 DC/DC”供電方案,在 DSP 高速運行時,明顯提高了電源轉換效率,減小了系統功耗; 充分考慮多熱源的PCB 布局和安裝,避免了殼內局部較大的溫升; 采用散熱的方法,明顯地降低了 DSP 表面的溫度。試驗表明,耐高溫對策簡單易行,具有較好的推廣應用價值。
