BY X - 1型便攜式氧氣吸入器檢定裝置的研制
發布時間：2017-11-22
浮標式氧氣吸入器是廣泛應用于醫療衛生部門的計量器具, 其計量性能準確與否將直接影響到患者的安全與治療效果。以往對氧氣吸入器檢定無法進行現場和整體檢定。
一、技術要求和指標
因?yàn)檠鯕馕肫鳈z定裝置是用來檢定浮標式氧氣吸入器的, 所以首先要了解浮標式氧氣吸入器的技術指標。
1.浮標式氧氣吸入器的技術要求
(1) 氧氣吸入器應能承受(10～15)MPa的工作壓力,減壓后應能降至(0.2～0.3)MPa, 各連接部分在承受工作壓力時不應有漏氣現象。
(2)安全閥在壓力達到(0.35±0.05)MPa時應自動排氣。
(3) 氧氣吸入器潮化瓶在(0.35±0.05)MPa的壓力作用下不應破裂。
(4)氧壓表量程: (0～25)MPa、(0～2.5)MPa準確度等級: 2.5級
(5)流量計量程調節范圍(0～10)L/min準確度等級: 4級
2.BYX- 1型便攜式氧氣吸入器檢定裝置的技術指標
根據JJG913- 1996《浮標式氧氣吸入器》檢定規程的要求, 氧氣吸入器檢定裝置所選用的標準器的允許誤差絕對值均應小于被檢吸入器上的氧壓表及流量計允許基本誤差絕對值的1/3。
(1)耐壓及密封性
高壓部分應能夠承受 (10～15)MPa的壓力并可保持20s以上無漏氣現象。低壓部分應能夠承受(0.2～0.3)MPa的壓力并可保持20s以上無漏氣現象。
(2)所配精密壓力表技術要求
量程: (0～25)MPa; 準確度等級: 0.4級
(3)所配氧氣壓力表技術要求
量程: (0～0.6)MPa; 準確度等級: 2.5級
(4)所配標準玻璃浮子流量計技術要求
量程: (0～10)L/min; 準確度等級: 1級
二、結構及特點

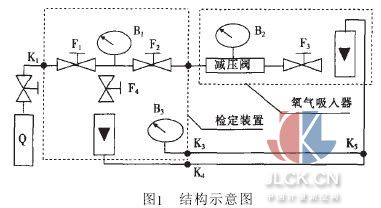

1.結構示意圖(如圖1所示)
2.安全性
由于檢定裝置的高壓部分必須確保能夠承受 (10～15)MPa的壓力, 所以裝置中的各導壓環節的密封性、強度等安全性能至關重要, 從高壓軟管、高壓閥門的選材直到高壓表的連接均需經過嚴格的挑選和試驗, 以使置的各項技術指標達到或超過標準規定的要求。另外,由于裝置是用于氧氣吸入器的檢定, 工作介質為氧氣,所以裝置各個零配件的生產、采購、運輸、存放和安裝等環節需嚴格禁油并遠離油脂污染源。
3.實用性
檢定裝置是根據JJG913- 1996《浮標式氧氣吸入器》檢定規程的要求而設計的, 所配備的精密壓力表、氧氣壓力表、標準玻璃浮子流量計及其連接管路均安裝在手提箱內, 可直接攜帶到檢定現場, 使用快速接頭連接后一次完成對氧氣吸入器的氧壓表、流量計、減壓閥、安全閥的檢定工作, 使檢定狀態符合實際使用時的工作要求, 更加滿足市、縣級計量部門實際工作的需要。
三、樣機測試結果
我們選取一臺編號為990801的檢定裝置進行了嚴格的測試, 測試所用的標準器為:
(1)二等活塞式壓力計
(2)鐘罩氣體流量檢定裝置
(3)壓力(氧氣)表兩用校驗臺
(4)電子秒表
測試項目有:
(1)精密壓力表示值檢定
(2)氧氣壓力表示值檢定
(3)標準流量計示值檢定
(4)高壓輸入閥密封性
(5)高壓輸出閥密封性
(6)減壓器及氧壓表密封性
經測試所有項目均符合JJG913-1996 《浮標式氧氣吸入器》檢定規程的要求。2002年10月, 我們又請中國計量科學研究院的專家來對產品進行了測試, 測試項目為:
(1)精密壓力表示值檢定
(2)標準流量計示值檢定
(3)密封性測試
測試結果同樣全部合格。
四、推廣應用的前景及改進設想
由于浮標式氧氣吸入器屬于醫療衛生領域內的強制檢定的計量器具, 其檢定工作的開展必然越來越普及, 所以市、縣級計量部門對便攜式氧氣吸入器檢定裝置的需求量是很大的。另外, 醫療部門也將購進一定的氧氣吸入器檢定裝置經批準授權后用來開展內部氧氣吸入器的檢定、修理工作。所以, BYX- 1型便攜式氧氣吸入器檢定裝置的推廣、應用前景是樂觀的。我們將在保證產品質量的前提下對BYX- 1型便攜式氧氣吸入器檢定裝置進一步開發, 如:
(1)在保證其安全、可靠的同時盡可能的減輕其重量,使其攜帶更加方便。
(2)對檢定裝置所配的快速接頭做進一步的改進, 使其在進行連接時更加省力、牢固。
(3)在BYX- 1型檢定裝置的基礎上開發針對氧氣減壓器、乙炔減壓器的檢定裝置, 以及針對醫院集中供氧系統的檢定裝置, 使我們的產品逐漸系列化。
摘自：中國計量測控網
