努開姆探傷設備超聲波低頻探頭研制
發布時間：2017-11-22
1前言
德國努開姆超聲波探傷設備采用高頻率(15MHz)探頭,是為了提高探傷靈敏度,發現鋼管中較小缺陷,當努開姆公司在考慮提高探頭頻率的時候,卻忽略了由于探頭頻率過高,會引起鋼管中較大晶粒產生的反射,導致噪聲增大而降低探傷靈敏度,使晶粒較大的鋼管無法探傷。2002年6月,用努開姆探傷設備對GH600, 46×3鋼管進行探傷時,就發現噪聲較大無法探傷,后來,把GH600, 46×3鋼管放在上海低頻率(5MHz)探傷設備上探傷,情況就很好,解決了探傷問題。以后,努開姆探傷設備在探傷316L, 38×5鋼管時,又發生上述現象,而放到上海探傷設備上探傷就一切正常。為了解決上述問題就大膽設想在德國努開姆超聲波探傷設備上試制低頻率(5 MHz)探頭探傷,以改變努開姆超聲波探傷設備對晶粒較大鋼管無法探傷的問題。
2樣管動態調試
分別用努開姆公司的高頻探頭、大平公司研制的1#探頭和2#探頭對樣管進行動態調試:

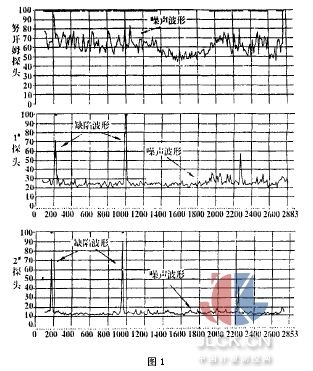

1) 38×5,鋼種316L鋼管調試情況。該鋼管晶粒度測定為4.5～5級,比正常偏大。用努開姆公司高頻探頭調試樣管,無法發現樣管中人工缺陷回波,探傷波形雜亂;用大平公司研制的1#探頭調試樣管,能明顯顯示樣管中人工缺陷回波,探傷波形清晰;大平公司2#探頭調試效果與1#探頭相同。(見圖1)。

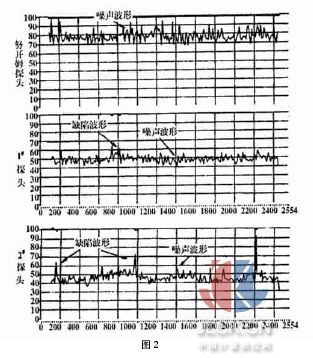

2) 46×3,鋼種GH600鋼管調試情況。該鋼管晶粒度測定為1.5～3級,晶粒粗大。用努開姆公司高頻探頭調試樣管,無法發現樣管中人工缺陷回波,探傷波形雜亂;用1#探頭調試樣管,樣管中人工缺陷有較小回波,探傷波形中噪聲較大;用2#探頭調試樣管,能明顯顯示樣管中人工缺陷回波,探傷波形清晰,噪聲較小。(見圖2)。
3) 25×1.75,鋼種新13#鋼管調試情況。該鋼管晶粒度測定為4.0～5級,晶粒度比正常偏大。用努開姆公司高頻探頭調試樣管,無法發現樣管中人工缺陷回波,探傷波形雜亂;用1#探頭調試樣管,對
樣管中人工缺陷有很小回波,探傷波形中噪聲較大;用2#探頭調試樣管,能發現樣管中人工缺陷波形,缺陷波形顯示比(1#探頭)明顯。(見圖3)。
3結論
1)2#探頭基本上解決了努開姆公司高頻探頭無法解決晶粒度較大鋼管的探傷問題。
2)努開姆公司高頻探頭對發現鋼管中小缺陷能力較強,按GB 14976和GB 13296標準生產的鋼管,在用努開姆探傷設備進行探傷時,由于探頭靈敏度高,可導致鋼管中未超標的小缺陷報警,如果采用大平公司研制的低頻探頭,能改善上述現象,從而,提高鋼管探傷合格率。
3)從調試情況來看,大平公司研制的探頭性能已達到努開姆公司探頭的性能要求,并能與努開姆公司探傷儀器相匹配,可作為努開姆探傷設備中超聲波探頭供應生產廠。
4)下一步我們將對GH800,GH690,GH2520等新試鋼管進行調試,使低頻探頭在努開姆公司探傷設備上得到全面應用。
