基于應變傳感器的高精度懸臂梁撓度測量儀
發布時間：2017-09-01
1引言
梁的撓度測量是力學實驗課中重點的內容,在以往的實驗課程中測量撓度變形的主要方法是采用鏡式引申儀來測量,其撓度的值由讀數放大鏡讀出;但通過理論分析以及大量的實驗,發現由于加載過程中存在著擾動及讀數中存在著人為偏差,使得測量出的結果存在著較大的誤差,該種方法不利于撓度的精確測量,因此本文提出了基于應變傳感器的梁的撓度精確測量方法。
2懸臂梁的撓度測量原理

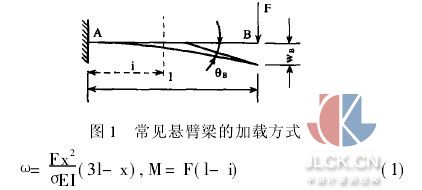

常見的懸臂梁的加載方式如圖1所示,其撓度方程、i處的彎矩方程分別為:
因?yàn)閼?yīng)力應變關系式為:ε=σ/E,而矩形截面梁上的正應力σmax=M/W,因此梁表面上任意點i處應變與彎矩的關系為:Mi=W?E?εi,因此上述懸臂梁的撓度方程可改寫為:
因此只要測得i處的應變值,便可求出梁上任意x處的撓度的大小。相應的測量、計算及推導過程由系統的硬件、軟件自動完成。
3撓度測量儀硬件電路及軟件流程

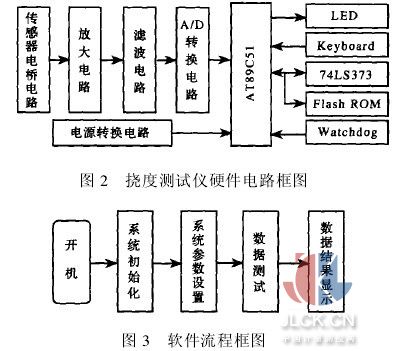

系統主要由信號調理電路(放大、濾波電路)、模擬/數字轉換電路、80C51單片機、大容量存儲器、時鐘電路、看門狗電路、小鍵盤和數碼管等組成,系統硬件電路框圖如圖2所示。系統根據需要,其軟件流程如圖3所示。
4撓度的理論計算與試驗測量結果
為了保證梁撓度測量的精確性,我們分別對理論計算結果與裝置測量結果進行了對比,得到了以下幾組數據:
4.1梁的撓度理論計算數據
以圖1懸臂梁進行試驗測試。在懸臂梁撓度測量的實驗裝置中(梁的長度l=25cm,測量點x=20cm處梁的撓度位移量,采用逐級加載的方法,逐漸增加外載的大小,根據公式(2)來分別算的不同載荷下梁的撓度變形,計算結果如表1所示。
4.2梁的撓度實驗測量數據結果

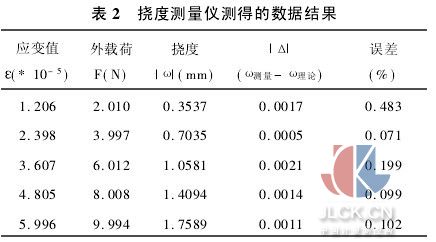

實驗中對梁采用逐級加載的方法,由撓度測量儀測得測點的應變值、外載荷值以及測點處的撓度,測得的結果如表2所示。
5結論
在本文設計的便攜式撓度測量系統中,利用電阻應變式傳感器對梁的撓度變形進行數據的測量,從測量數據的結果可以看出,該方法不僅有效的消除了因?yàn)榧虞d所引起的擾動誤差,而且有效的排除了在傳統撓度測量實驗中由人為原因所帶來的誤差。從整體來看,一方面該測量系統省去了許多的數據計算為測量帶來了方便;另一方面,高精度傳感器及A/D轉換器的應用有效的保證了測量精度。
