“互聯網”+“源水計量”系統應用
發布時間：2017-09-01
某大型煉油化工企業生產每天要消耗大量源水，從水庫購進的源水量直接關系到企業安全生產、成本核算，源水消耗量、損失量、制水率等又影響到節水工作，水庫距離企業較遠，之間有30公里距離，靠人工抄表和巡檢費時費力，冬季困難大又極不方便，工作效率低，源水管線被盜、泄漏等不能及時發現，很容易浪費大量源水。“互聯網”+“源水計量”系統開發與應用就解決了這些問題。
一、系統概況
1.配備源水交接計量表
企業為了滿足與水資源部門源水交接計量需要，在水庫源水取水輸送泵站出口計量井內直徑0.7m至直徑1.2m的7條管線配備了7臺超聲流量計和智能壓力變送器，經計量后通過匯管由2條直徑1.6m管線輸送源水。源水管線沿途經過養魚池、牧場、村莊、濕地等到達企業界區。
2.配備源水計量監測表
源水管線在進入企業界區前分成6條直徑1.4m管線進入企業煉油、化肥、化工生產區域，為滿足源水計量監測需要，在進入企業界區處配備了6臺用于源水計量監測電池供電的準確度等級0.5級插入式四聲道超聲流量計和智能壓力變送器。
3.“互聯網”+“源水計量”系統建立
由于多方面原因和限制條件，企業局域網光纖無法敷設到水庫取水輸送泵站計量井和界區源水計量監測表處，無法實現源水量有線數據采集和傳輸。
借助互聯網技術和移動通信網絡GPRS通信方式，開發實現了源水?dāng)?shù)據遠程無線采集與傳輸，源水交接計量數據、源水計量監測數據、管線壓力信息、計量表狀態信息等由互聯網公網通過固定IP地址和端口進入企業內部局域網服務器，實現數據采集、管理和監控，同時采取了數據由互聯網公網進入企業內部局域網安全防護設置措施，避免安全風險和損害。相關部門用戶經授權并通過內部局域網訪問此系統。
二、系統組成

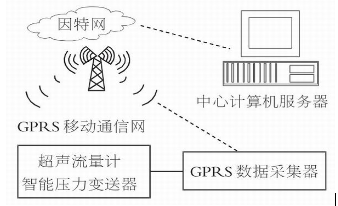

系統由源水交接計量超聲流量計、計量監測超聲流量計、GPRS數據采集器、智能壓力變送器、移動通信公網、移動通信手機卡、互聯網、互聯網專用IP地址和通信端口、中心計算機服務器和計算機管理軟件等組成，如圖1所示。
三、系統主要功能
系統采用Microsoft SQL Serv_er 2008開發了管理軟件，系統主要功能如下:
1.數據采集功能
GPRS數據采集器采集存儲超聲流量計數據、時間、狀態信息以及壓力變送器數據等信息，并通過移動通信公網、互聯網上傳至中心計算機服務器。
2.數據顯示功能
顯示流量、壓力等即時數據，數據趨勢曲線，監測數據與結算數據對比等數據和信息。
3.報表輸出功能
日?qǐng)?bào)表、日明細報表、月報表、月明細報表、年報表、年明細報表、分段報表、分段明細報表、結算量監測量損失量數據分析報表等。
4.查詢導出功能
可按用水區域、行業(煉油、化肥、化工)、儀表位號等分時段、日、月等查詢，以及導出數據。
5.報警提示功能
超聲流量計運行故障報警與提示，源水輸送損失量超限報警與提示，壓力變化超限報警與提示。
6.用戶管理功能
根據源水?dāng)?shù)據使用需要，用于管理增加、刪除、變更用戶名和密碼。
四、功能擴展
下一步已確定將企業其他各種能源、物料數據，通過無線采集和有線采集納入本系統應用，同時與企業已有的統計信息管理系統、MES系統等有效對接，實現數據共享，降低數據采集成本，提高數據采集應用效率。
五、應用效果
系統開發應用一年多，取得了非常好的效果。
1.即時監控管理源水交接計量結算量、計量監測量以及超聲流量計運行狀態和輸送管線壓力信息。
2.每日6時按照煉油區、化肥區、化工區輸出源水用量報表，為企業領導每天早會工作決策提供基礎數據；每日8時核對確認源水日結算量以及轉供煉油、化肥、化工區域源水量。
3.根據源水交接計量結算量和計量監測量輸差以及管線壓力變化信息及時發現管線泄漏問題，2015年發現2次管線泄漏，立即組織搶修，避免了水量長時間損失。
4.源水總量數據準確，有利于后續循環水、生活水、脫鹽水、低硅水等用水量?jī)?yōu)化方案分析與控制。
5.促進了節水工作精細化管理，為每月一次節水節能分析會提供水量基礎數據，2015年節水90多萬噸。
6.分區域嚴把源水總量，實現了用水日確認、日平衡、周匯總、月考核，2015年用水考核嘉獎5次、扣獎2次，深化了水量消耗責任制考核工作。
