透射式煙度透射比值加權前后對示值誤差的影響
發布時間：2017-09-01
JJG976-2010《透射式煙度計檢定規程》之7計量器具控制:7.1.1.1，b透射比值按可見光(400～760)mm范圍中實測透射比值加權計算(見檢定規程附錄A)這種透射比值加權前后對示值誤差造成的影響。以型號為FNDF100，某公司生產的3片標準中性濾光片透射3片標準中性濾光片透射比分別在71%、50%、34%為例，經過實驗室檢測，得出加權前后3片標準中性濾光片透射比分析對示值誤差的影響。
一、以約50%標準中性濾光片透射比實驗結果
1.未加權透射比實驗結果(見表1)

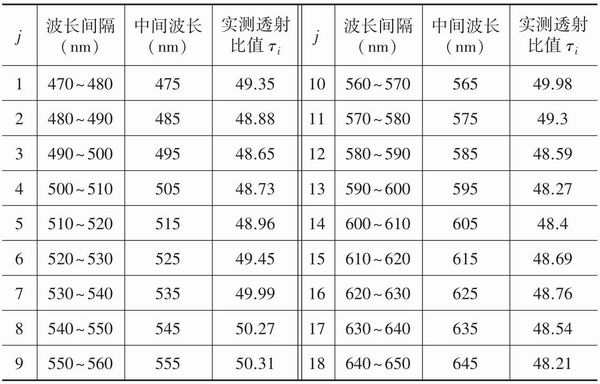

<CTSM> 表1 加權前不同波長透射比實驗結果</CTSM>
在沒有執行JJG976-2010之前，黑龍江省計量院檢測標準中性濾光片時通常給出中間波長為(555～565)nm實測透視比值，而后計算出透射式煙度計的比值。
2.加權后實驗結果(見表2)

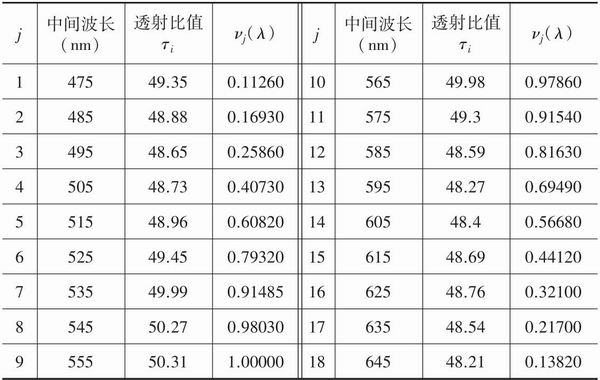

<CTSM> 表2 不同波間隔人眼明視覺函數加權后透射比實驗結果</CTSM>
JJG976-2002與JJG976-2010最大的區別就是JJG976-2010增加了標準中性濾光片透視比值在可見光區間(400～760)nm范圍中，(400～760)nm每10nm間隔區間的實測透射比按檢定規程(A.1)加權計算得到。如，約50%標準中性濾光片比值按規程中公式，根據不同波長間隔人眼明視覺函數加權計算:
式中:τi――第i片中性濾光片(i=1，2，3)的透射比值；τij――第i片中性濾光片、第j波長間隔的透射比(j=1，2，……，18)；νj(λ)――第j波長間隔人眼明視覺函數。
按
式中:N―――光吸收比；φ―――暗通道充滿排放煙氣時光接收器上接收到的光通量；φ0―――暗通道充滿干凈空氣時光接收器上接收到的光通量。
以上經加權計算得到的吸收比值和沒有加權得到的吸收比值有明顯變化，給實際測量中計算示值誤差帶來了一定影響。
二、在實際檢測中對示值誤差帶來的影響
2012年5月，黑龍江省計量院車檢室代表該院參加了全國省級法定計量技術機構實驗室透射式煙度計比對，比對結果為不滿意，其中該院實驗室送檢的濾光片其校準值分別為28.58%、49.87%和63.32%，明顯低于其他22家實驗室所用標準中性濾光片的吸收比值。比對結束后，我們及時分析和查找原因，將參加比對的標準中性濾光片送國家計量院檢定，并與送檢濾光片的4個科研室進行協調，對參加比對的標準濾光片重新進行校準，將國家計量院與黑龍江省計量院校準的中性濾光片的吸收比值對比發現有明顯差距。我們對透射式煙度計比對結果數據離群、不滿意的原因進行了認真分析，從人員的操作方法，到誤差結果的計算進行了多方面的核驗。對參加實驗室比對的標準中性濾光片再次進行校準，數據處理按JJG976-2010(A.1)加權計算，新出具的校準證書002625-AD-0，按校準證書給出的數據重新進行計算，示值誤差很小，在合格范圍，沒有離群。原因是沒有跟蹤新的檢定規程，沒有將實測透射比值進行加權計算，屬于方法上的錯誤。黑龍江省計量院及時進行了整改，沒有造成任何不良后果(詳見表3、表4)。
<CTSM> 表3 參加比對檢定數據(透射比沒加權)</CTSM>

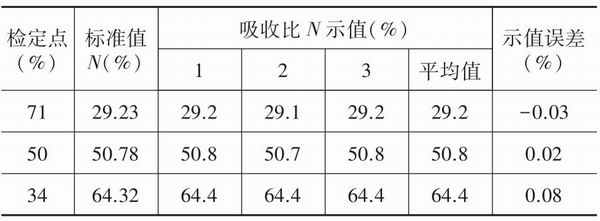

<CTSM> 表4 參加比對檢定數據(透射比加權后) 注:標準值為黑龍江省計量院檢定證書給出的吸收比值，以50%標準中性濾光片為例，每隔10nm間隔區間的實測透射比值沒經過加權計算得到吸收比值為49.87%；經過加權計算得到吸收比值為50.78%，從中明顯看出實測透射比值加權前后對示值誤差的影響。</CTSM>
