醫用數字?jǐn)z影(CR、DR)系統X射線輻射源空氣比釋動能測量不確定度分析與評定
發布時間：2017-09-01
醫用數字?jǐn)z影(CR、DR)系統X射線輻射源是一種醫院臨床診斷用的強制檢定計量器具。評估CR、DR的安全性和有效性對保證患者和醫務工作者的生命健康安全有著非常重要的意義。而CR、DR最重要的安全指標就是空氣比釋動能。因此，分析與評定CR、DR空氣比釋動能的測量不確定度十分必要。
一、檢定依據與測量模型
本文選用RS2000C型號的診斷水平劑量?jī)x和100mm長桿電離室，依據JJG1078-2012《醫用數字?jǐn)z影(CR、DR)系統X射線輻射源檢定規程》和JJF1059.1-2012《測量不確定度評定與表示》的要求，對醫用數字?jǐn)z影(CR、DR)系統X射線輻射源空氣比釋動能的測量不確定度進行分析與評定。
根據JJG1078-2012，有
式中:――診斷水平劑量計3次測量的平均值，mGy；N――電離室或半導體探測器空氣比釋動能的校準因子；KTP――電離室型探測器溫度、氣壓密度修正。
其計算公式為
式中:t――檢定時室內溫度，℃；p――檢定時大氣壓，kPa。
二、計算分量標準不確定度
1.電離量放置距離偏差引入的不確定度分量u(M)
在SID=100cm時，假設有1%誤差，則測量位置的相對不確定度urel(d)=1.0%。設服從正態分布，取包含因子k=3，因此相對半寬a=kurel=3.0%，則放置位置的偏差引入的相對標準不確定度為
2.標準裝置校準因子的不確定度分量u(N)
本套裝置檢定證書給出劑量?jī)x的校準因子相對擴展不確定度為5%，k=2，因此相對半寬a=5%，則劑量?jī)x的能量響應變化引入的相對標準不確定度為
3.溫度表示值誤差引起的不確定度分量u(t)
檢定時室內溫度波動和不均勻會導致劑量?jī)x探頭與室內平均溫度產生偏差，一般估計為±0.1℃，因此相對半寬a=1/293.15=0.34%，按服從均勻分布，取包含因子，則由溫度波動和不均勻引入的相對標準不確定度為
4.氣壓表示值誤差引起的不確定度分量u(p)
根據經驗檢定時室內氣壓最大變化一般不超過±0.3kPa，因此相對半寬a=0.3/101.3=0.30%，設服從均勻分布，取包含因子，則由檢定時室內氣壓變化引入的相對標準不確定度為
5.重復性測量引入的相對標準不確定度分量u(重)
u(重)采用A類方法進行評定，是在確定的實驗室環境條件下，通過多次測量獲得。此例多次測量的結果如表1所示。由表1通過貝賽爾公式求得s=0.0029mGy，采用算術平均值作為測量結果，則測量重復性引入的相對標準不確定度為
，則重復測量帶來的相對標準不確定度u(重)=0.1%。
<CTSM> 表1 重復性測量結果</CTSM>
三、不確定度分量表(見表2)

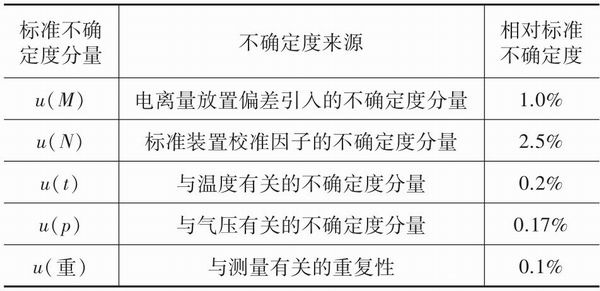

<CTSM> 表2 不確定度分量一覽表</CTSM>
四、合成標準不確定度uc
以上各輸入量互不相關，故合成相對標準不確定度為
五、相對擴展不確定度
U=2×uc=2×2.8%=5.6%(k=2)
六、測量不確定度的評定與表示
醫用數字?jǐn)z影(CR、DR)系統X射線輻射源空氣比釋動能的測量結果相對擴展不確定度為5.6%，k=2。
