超聲波流量計安裝中應注意的問題
發布時間：2017-09-01
近年來，超聲波流量計已經越來越廣泛地應用于各種流體的流量測量，在計量管理中起著非常重要的作用。在實際使用過程中，我們發現測量不準確多數是由于探頭安裝不當造成的。因此，正確地安裝探頭就成為第一位的問題。經過長期的實踐，我們認為以下幾條是探頭安裝過程中應當遵循的原則。
1選擇探頭安裝位置
1.1安裝位里應滿足的條件
(1)工作場所沒有過多灰塵和腐蝕J性氣體;
(2)直管段長度:上游側10D以上，下游側5D以上(當流速較低時，可適當降低直管段要求);
(3)上游側30 D以內不得有擾動因素(如泵、閥門等);
(4)流體必須充滿管道，不能含有氣泡或過量雜質;
(5)安裝探頭的管道不應有強烈的機械振動;
(6)安裝探頭的管道周圍需要足夠空間。
1.2注意要點
(1)對于水平管路，探頭應安裝在水平中心線的士45°之內(如圖1所示);
(2)對于豎直管路，探頭可安裝在外圓周的任何位置;
(3)應避免將探頭安裝在管道的變形部位、法蘭或焊接部位。
2選擇探頭安裝方法

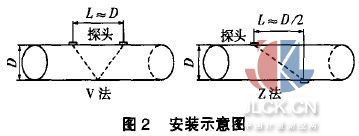

探頭采用V法和Z法安裝(如圖2所示)。
下列情況使用Z法:
(1)安裝空間有限;
(2)被測流體中含有少量雜質;
(3)接收波較弱(比如用水泥做襯里).
選擇安裝方法的依據:一般來說，D>300mm的管道采用Z法安裝。
3探頭安裝表面的處理
在安裝之前，首先清除管道表面的鐵銹、污垢等(管道表面有防護層時，應先剝去防護層)，使管壁表面平滑無污物。清理范圍應達到探頭安裝距離L十200mm寬度的整個圓周。
4安裝點的確定
第一步:制作標準紙(1)準備一條長邊4D以上，寬邊200mm或等于D的紙帶。(2)在距紙帶長邊100mm處，畫一條寬邊的平行線(也叫標記線)。
第二步:在距離處理過的管段邊緣100mm處確定一點，使標記線的邊沿與這點對齊。緊貼管壁卷起標準紙，使標記線與管軸平行，標準紙的邊沿應該重合。
第三步:延長標準紙的標記線，在管道上劃出直線。
第四步:沿著標準紙在管道上劃一條圓周線，與直線A的交點為A0.
第五步:用V法安裝，去掉標準紙，在直線上劃出線段AoA2=L (L為探頭安裝距離)，確定A2點。A0和A2就是探頭安裝點。
例如:L = 200mm

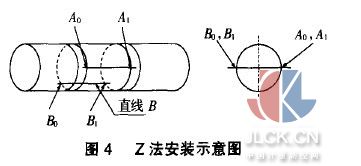

第六步:用Z法安裝，沿標準紙另一邊在管道上再劃一條圓周線，與直線交于A1。從直線A0A1開始，標準紙沿著圓周移動。在1/2圓周處，延長標準紙上的標記線，在管道上劃出直線，與管道上兩條圓周線相交，交點為B1B0.

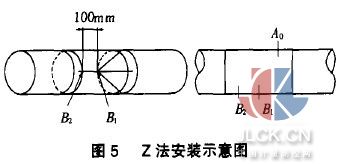

去掉標準紙，在直線上劃出線段B1 B2( L為探頭安裝距離)，確定B2點。A0和B2就是探頭安裝點。
5在管道上安裝探頭
(1)打磨安裝點，打磨面積約為探頭面積的3倍;
(2)清除探頭發射面和管道安裝表面的油污;
(3)將藕合劑涂滿探頭的整個發射表面，不要形成氣泡;
(4)在管道表面涂上硅脂;
(5)把探頭牢牢地貼在管壁上，用布帶或鋼帶固定探頭(注意:兩探頭的發射方向必須相對)。
6結束語
依照上述步驟，安裝過程雖有點繁瑣，但這樣可以避免由于安裝不當進行二次安裝時帶來的諸多麻煩。
摘自：中國計量測控網
