數碼相機在顯微技術中的應用
發布時間：2017-09-01
1引言
光學顯微鏡可以把人眼不能分辨的微小物體放大成像,以供人們提取微細結構信息。為了提高顯微鏡觀察微細結構的能力,顯微鏡本身的結構原理不斷發展。例如,偏光顯微術、干涉顯微術、相襯顯微術等。同時,近年來,顯微觀察技術也在不斷創新,市場上出現了一種顯微圖像直接與CCD耦合的數碼顯微鏡,通過監視器或計算機屏幕進行放大觀察,極大地提高了放大率;另一種利用數碼相機和顯微鏡來實現數碼顯微攝影和數碼顯微存儲,然后數碼相機和計算機相連,即時拍攝圖像,并傳輸?shù)接?jì)算機。隨著數碼相機的分辨力不斷地提高,所拍攝顯微圖像清晰度也在不斷地提升。現側重研討數碼相機與顯微鏡連接的專用轉接鏡的應用與設計。
2顯微鏡觀察技術進展
古典的光學顯微鏡只是光學元件和精密機械元件的組合,它以人眼作為接收器來觀察放大的像。顯微鏡中所觀察到的影像,只能靠有限的手繪技巧粗略紀錄。后來在顯微鏡中加入了攝影裝置,以感光膠片作為可以記錄和存儲的接收器,這種方法的優點是解晰度高,相當接近人類肉眼所能辨識的極限,另外,底片可以較長時間保存,相片也可以重復洗印。缺點是沒有實時性,將圖片轉化成電子文擋的時候,細節有損失等等。
近代又普遍采用光電元件――電荷耦合器CCD作為顯微鏡的接收器,在顯微鏡的實像面處裝入電視攝像靶(電荷耦合器CCD),這些光電器件把光學圖像轉換成電信號的圖像,圖像通常以兩種方式顯示:一種方式是用一個監視器顯示顯微圖像,圖像的放大倍率有很大提高。例如:若采用1/2英寸CCD,它的靶面對角線尺寸是8mm,監視器采用17英寸,那么,電子的放大率是:
顯微鏡總的放大率是:M總=M物鏡×M電子,顯然,與目鏡觀察相比,圖像的放大率得到了很大的提高。另外,不僅人的眼睛能從目鏡觀察中解放出來,而且可以使更多的人同時進行觀察、判別。但是,與目鏡觀察相比,視場損失很大。因?yàn)?一般顯微物鏡像的大小約為<18mm,平場物鏡甚至更大,可達<24mm～<28mm,而1/2英寸CCD靶面的對角線為8mm,被顯微物鏡放大的像沒有被充分觀察到。為解決這個問題,通常在顯微物鏡后加一個附加鏡頭,附加鏡頭將顯微物鏡所成的像縮小,以配合CCD靶面尺寸。此時顯微鏡的放大倍率為M總=M物鏡×M電子×M附加鏡,這樣視場損失小了,而放大倍率下降了。根據實際工作需要,附加鏡頭通常做成可變焦的。
另外一種顯示方式是采用電腦顯示屏顯示,將圖像通過圖像卡直接輸入到計算機中進行各種處理,構成了完整的圖像信息采集和處理系統。這種一體化設計的數碼顯微鏡國內與國外都有產品,它的優點是:大大縮減了因沖洗照片而耽誤大量時間,另外拍攝后的照片即時傳入到計算機的分析軟件,立刻得出分析結果,實現數據存儲、分析、打印等功能。雖然放大后的圖形進入計算機后,可以利用計算機軟件將圖形進行局部放大,總的放大倍率為M總=M物鏡×M電子×M附加鏡×M計算機,但這個系統仍然存在視場大小和放大倍率的矛盾。而且,在觀察時還需要與一臺計算機相連,在各種生產現場不是很方便。
這里,提出一種能克服以上不足的新的觀察方法,即將數碼相機通過一個專門設計的轉接鏡頭與顯微鏡組合,即可拍攝顯微圖像。在這個系統中,無需另外購買顯微鏡和數碼相機,只需增加一只轉接鏡頭即可。使用時,取出觀察目鏡,將轉接鏡頭插入目鏡座,通過數碼相機標準接口與數碼相機連接,即可拍攝。由于數碼相機是全屏拍攝的,所以,顯微物鏡所放大的像可以充分利用,視場沒有損失。另外,系統可以脫離計算機獨立工作,使用方便,拍攝后只需將相機中的存儲卡拿到計算機上讀出即可。這樣就不必為顯微鏡專門配備一臺計算機。而且,隨著數碼相機的分辨力的不斷提高,所拍攝顯微圖像的清晰度也能提升。因而此系統是實惠、可行的。
3轉接鏡頭光學設計
3.1光學系統的高斯光學要求
3.1.1考慮到顯微鏡和數碼相機的品牌很多,它們的像差無法獲知。由于設計時假設顯微物鏡和數碼相機成像是完善的,因而數碼相機用一個理想光學系統替代,也不需要考慮像差補償問題。設計采用Olympus數碼相機,鏡頭可變焦,焦距為6.5mm～19mm,CCD為1/2英寸,靶面尺寸為6.4mm×4.8mm,設計時,設平場顯微物鏡所成像的視場最大值為<28mm,為充分利用平場顯微物鏡所成像的視場,轉接鏡的視場應與之配合,與之耦合的數碼相機的焦距應取短焦,因此,轉接鏡與數碼相機配合圖像將縮小M=28/4.8=5.8倍。因此,轉接鏡頭的焦距為f=6.5×5.8=38mm。設計時,取轉接鏡的焦距f=40mm。
3.1.2轉接鏡的F數應與顯微鏡的像方數值孔徑NA相匹配。
3.1.3設計時應注意兩個系統的瞳窗配合問題,它包含兩個方面內容,即兩個系統光瞳位置和成像位置的配合,視場大小的配合。
3.2轉接鏡頭選型
轉接鏡用五片三組廣角目鏡構成,它將顯微物鏡所成的像成像在無限遠處,數碼相機將無限遠處的像成在1/2英寸的CCD靶面上。光路如圖3所示,顯微物鏡的出射光瞳(也是轉接鏡的入射光瞳)它距轉接鏡的物面(也是顯微鏡的像面)為160cm;對數碼相機入瞳位置粗略地測試,結果表明:在f=6.5mm時,入瞳在鏡內約28mm(隨著焦距增大,入瞳位置在鏡內深度也增加),考慮到接口位置和安裝位置需要等,轉接鏡的出瞳位置取33mm;由于轉接鏡頭是插入目鏡筒中的,因此,轉接鏡的物方焦點位置需大于36mm。如圖1,為轉接鏡頭的結構。
根據以上成像關系,轉接鏡頭參數選擇如下:
(1)焦距f=40mm;
(2)出瞳位置33mm,出瞳尺寸6mm;
(3)像方視場角2X=40°;
(4)物方焦點位置大于36mm。
3.3轉接鏡頭設計結果
圖2是轉接鏡頭的光學傳遞函數曲線。可以看出,這是一個比較完善的設計,該鏡頭的介入不會影響數碼相機的成像質量。
3.4全系統光路

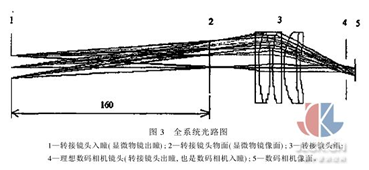

如圖3,顯微物鏡將觀察對象成像在位置2,這也是轉接鏡的物面,轉接鏡將位置2的物面成像在無限遠處,數碼相機將無限遠處的像成在位置5上。顯微鏡的出瞳也是轉接鏡頭的入瞳,轉接鏡頭的出瞳也是數碼相機的入瞳。
4結論
以上設計結果經實踐證明是很實用的,已投產幾百個。隨著科學技術的飛速發展,數碼相機與計算機日益普及,數碼相機的分辨力和功能在不斷地提高,而價格卻不斷地下降,用數碼相機與現有的顯微鏡通過轉接鏡頭相連,實現顯微觀察的方法,價格不高(只需配一個轉接鏡頭),使用方便,有良好的應用前景。
