手提式石油數字溫度計的實際應用研究
發布時間：2017-09-01
2009 年以前，我公司在人工計量時采用的測溫儀器多為杯盒溫度計或充溢盒溫度計，2009 年開始逐步使用手提式電子測溫儀進行油罐儲存油品溫度測量。本文將對電子測溫儀測溫與傳統測溫方法進行比較，分析各自的優缺點，指出目前工作中存在的問題及解決措施。
1常用的測溫儀器
1.1 油罐溫度計
水銀溫度計，技術條件應滿足JJG130- 2004 《工作用玻璃液體溫度計》。
1.2 杯盒溫度計
杯盒用涂了清漆的硬木和抗腐蝕的非鐵金屬制成，盒子容量至少100m L，裝上油罐溫度計，水銀球距離盒壁至少 10m m，距離盒底20m m ~ 30m m。
1.3 充溢盒溫度計
充溢盒是一個容量至少200mL的圓筒形容器，裝有剛性套管，容器和套管由抗腐蝕的非鐵金屬制成。容器底和頂部有快速動作的閉合器，當把它放在油中，閉合器打開，油品通過容器并流過油罐溫度計的水銀球;當它被提起時，閉合器關閉，容器內充滿油品。
1.4 手提式石油數字溫度計
油品專用測溫儀，帶有一個傳感器，聯接有足夠長的軟導線，可以通過檢尺口放到要求的油品高度上測量溫度。石油數字溫度計應符合安全防爆規定并具有與水銀溫度計同等的準確度。
2溫度測量方法
2.1 杯盒溫度計

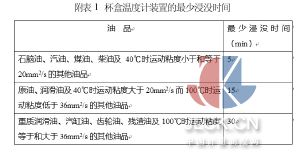

通過檢尺口把杯盒溫度計放到規定的油品高度，達到規定的浸沒時間(見附表1) 后，提出杯盒溫度計讀取溫度。必要時，如環境溫度與罐內溫度相差大于10℃，可以上下提拉以加速溫度平衡。在大風、雨雪等壞天氣時，應把杯盒溫度計提出放在罐口或在遮擋下立即讀取溫度并記錄，以減少環境對溫度讀數的影響。
2.2 充溢盒溫度計
先打開充溢盒溫度計的閉合器，用罐內的上部油品沖洗2~3 次，然后把盒放到規定的油品高度，并上下提拉以加速溫度平衡，關閉閉合器，提出充溢盒，立即讀取溫度并記錄。
2.3 手提式石油數字溫度計
提前打開開關，通過檢尺口將測溫儀的傳感器放入油中，放到規定的油品高度進行測量，每一點的測溫停留時間以溫度數字顯示相對穩定為準。
3幾種測量方法的優缺點
3.1 杯盒溫度計
優點：設備簡單、價格低廉，操作簡單易學。
缺點：無保溫措施，測量結果受外部環境和操作人員技能水平的影響大，遇有大風、雨雪等壞天氣或操作人員操作不熟練、讀數慢都會帶來很大的誤差。
3.2 充溢盒溫度計
優點：增加了保溫措施，可以在短暫時間內基本保持原來的溫度;操作簡單易學。
缺點：仍然需要將溫度計提出液面讀取數據，充溢盒保溫效果差，測量結果仍受外部環境影響，如操作人員操作不熟練、動作滿，會嚴重影響測量準確性。
3.3 手提式石油數字溫度計
優點：1) 傳感器非常靈敏，分辨率達到0.1℃，測量范圍寬，在- 30℃~ 100℃之間，測量精度達到±0.1℃，適應的環境溫度較寬，可在- 20℃~40℃之間正常使用;2) 在測量及讀取溫度時，傳感器始終在測溫點，消除了環境因素和操作因素的影響，測量結果更準確。
缺點：1) 無高度顯示，導線上僅每隔50 公分有一個標識，不能很好的判斷傳感器是否已放到規定的測溫位置，操作不熟練的人員有可能放不到正確的測溫高度;2) 傳感器受到磕碰易損壞;3) 價格昂貴，我廠目前使用的ThermoProbe TP- 5C型容器精密測溫儀的市場價格約為35000 元人民幣/臺;
4手提式石油數字溫度計應用中存在的問題和解決措施
1) 導線上沒有長度刻度線，無法迅速準確的判斷傳感器所處的高度，只是估計導線放下的長度及傳感器所處的高度，有可能放不到正確的測溫位置。雖然在大多數情況下，測溫位置的少量偏差不會對測量結果產生大的影響，但如罐內油品溫度不均，例如剛剛停止加溫的原油儲罐，就需要準確的確定傳感器的高度才能得到正確的溫度值;如操作不當，傳感器觸底，不僅測量結果不正確，還可能損壞傳感器。解決這一問題，可在測量前將傳感器導線固定在量油尺尺帶上，用量油尺為傳感器定位，保證測量位置的正確性。2) 傳感器屬精密儀器，操作不當易損壞。站隊加強使用培訓和管理，班組要精心使用。3) 手提式石油數字溫度計在我公司已應用在儲油罐的卸船計量上，應象量油尺一樣每6個月標定一次，而我公司尚未將其納入強檢范圍，長期在超期狀態下使用會影響其精確度。主管部室應盡快將手提式石油數字溫度計列入強檢名單，對其進行定期檢定。
5手提式石油數字溫度計的應用前景
手提式石油數字溫度計屬于精密儀器，測量精度高，用于油品的出廠計量可以大大提高計量精度。按年接卸油品900 萬噸計算，溫度測量精度提高0.5℃，可降低油品虧損約 3500 噸，按每噸原油 3500元人民幣計算，可增加利潤約1225 萬元人民幣。雖然其價格稍貴，但應用在生產上可提高出廠計量的精度，提高精細化管理水平，帶來的效益還是很明顯的，值得推廣使用。
摘自：中國計量測控網
