電磁聲換能器的設計與應用
發布時間：2017-09-01
換能器是將一種形式的能量與另一種形式的能量相互轉換的裝置。在常規超聲波檢測中所用的換能器是一種壓電材料做成的壓電晶體,它是將機械能與電能相互轉換的裝置。然而,常規超聲波檢測在檢測中有諸多的局限性,如需要耦合介質、接觸檢測等等。電磁聲換能器(Elector-magnetic AcousticTransducer-EMAT)是一種新型的超聲發射接收裝置。它具有非接觸檢測、不需要耦合介質、可應用于自動、高速檢測、遠距離危險環境下的檢測、高溫狀態的檢測等特點。因此,研究電磁聲換能器對于實際檢測工作具有十分重大的意義。
1EMAT的基本原理
如圖1所示,洛侖茲力(Lorentz)式EMAT基本原理:通有高頻電流的線圈放置在金屬物體附近,金屬物體表層產生感生電流,若在同一時間施加一強磁場,與渦流相互作用后產生交變洛侖茲力。金屬原子在交變洛侖茲力的作用下產生往復振動,當振動以一定方式傳播出去就可以產生超聲波。該過程的逆效應過程就是利用EMAT接收超聲的原理。通過改變外加偏轉磁場的大小和方向、高頻電流的大小和頻率、線圈的形狀和尺寸可以控制EMAT產生超聲的類型、強弱、頻率及傳播方向等參數。
2EMAT的設計
2.1EMAT線圈的設計
EMAT線圈設計的原則:首先,提高線圈的轉換效率;其次,產生在金屬導體中沿一定方向傳播的超聲波或沿金屬表面?zhèn)鞑サ谋砻娌ɑ虬宀āＲ虼?EMAT線圈的設計可采用直導線、折回線圈、螺旋狀線圈、“回”形線圈和“呂”形線圈等,具體采用什么形狀的線圈主要取決于需要產生什么形式的超聲波。

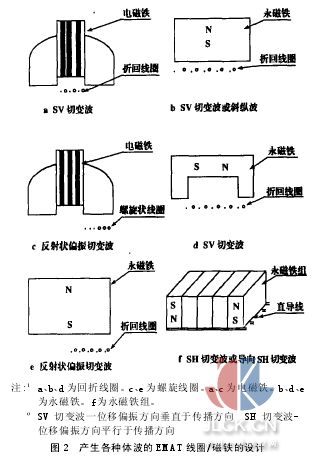

整體檢測就是應用體波對試樣的整體進行檢測。圖2所示是設計能產生體波的各種EMAT線圈/磁場的外形,工作方式同傳統的超聲波檢測一樣既可以是脈沖反射式也可以是一收一發式,由一個射頻(RF)脈沖來提供線圈激勵,磁感應或平行或垂直于被檢試樣表面,這主要由產生的波形來決定。
2.2EMAT磁鐵的設計
EMAT磁鐵設計的原則:首先,能產生高強度磁場;其次,使EMAT的設計結構變得緊湊。因此,EMAT磁鐵的設計為了在介質表面和近表面形成強偏轉磁場,需要采用高強磁鐵。既可采用永磁鐵又可采用電磁鐵。采用永磁鐵的優點是磁鐵體積小,可使整個EMAT換能器的設計變得結構緊湊。一般采用永磁鐵形式有柱狀、馬蹄形和磁鐵對等,也可采用永磁鐵組來提供偏轉磁場。[2]
3EMAT線圈的激勵
需要一個大功率、特殊的射頻(RF)發生器來為線圈提供激勵。如果該特殊EMAT線圈是回折式的,射頻(RF)脈沖就激勵為若干周期的純正弦波脈沖。如果應用螺旋形線圈,就要求大功率敲擊脈沖或短周期的純正弦波脈沖。
4EMAT檢測的應用
由于EMAT線圈結構的不同,激勵方式的不同,它可以用于不同的檢測方式。下面主要論述EMAT在整體檢測方面(目前已應用于板材檢測和鋼管檢測)的應用。
4.1檢測儀器
EMAT檢測系統見圖3。包括超聲的發射、接受、匹配及最終顯示等。穩定的等幅信號通過相干脈沖振蕩器構成的門電路獲得射頻聲脈沖,并經過寬脈沖能量放大而輸入到發射EMAT線圈,產生的超聲波通過檢測線圈接收并放大后在屏幕上顯示。
此種儀器采集檢測數據后,并能對EMAT的檢測信號進行分析。信號處理和數據采集電路組成了接收單元,可對EMAT的信號進行增益調節和濾波。傳統的超聲波儀器EMAT也有此功能。使用者可用多種方式對EMAT信號進行采集和EMAT分析。個人電腦配上A/D轉化板及相關的超聲探傷軟件即可組成一種高效配置。然而,與傳統的超聲波裝置相比,該裝置與模擬輸出一樣簡單,都能給示波器提供可以接受的結果。在以上兩種情況下,都要設計一個脈沖發生器/接收器的同步電路來為信號采集提供適當?shù)挠|發。
4.2人工參考試樣的制作
應具有一定長度的焊縫(用于鋼管如:焊縫檢測)或一定長度的鋼板(用于鋼板如:母材檢測),與被檢材料具有相同的材質、厚度、表面精度及熱處理工藝;參考試樣不應存在缺陷或其他異常狀態;人工缺陷的尺寸、形狀(刻槽:U型或V型、平底孔或通孔)必須由使用方或雙方共同決定并應該與驗收標準相一致。
5結論
●從產生的波型EMAT可設計成切變波和斜縱波
●從產生的切變波EMAT可設計成SV、SH、導向SH和反射狀偏陣型
●EMAT應用于在線鋼板檢測,檢測厚度18mm[1],檢測波形為藍母波(SV切變波或SH切變波)和在線無縫鋼管檢測,檢測厚度7 mm[3],檢測波形為藍母波(SV切變波或SH切變波)。
●EMAT缺點是較低的能量轉換效率,這在檢測厚度上受到了局限,但我們應設法加大發射功率,在保證非接觸的情況下,降低提離距離。
●EMAT進行超聲波檢測具有非接觸、無耦合、重復性好、檢測速度高等優點,在自動化檢測中具有廣闊的發展前景。
