基于CCD 的微縫寬激光測量系統的改進
發布時間：2017-09-01
引言
傳統的微縫寬度是通過直接投影等方法實現的,但由于該方法不能適應產品質量和生產效率的要求,已趨于淘汰。取而代之出現了一種精度更高, 自動性更強的基于CCD 的非接觸式衍射法測量微縫寬度的理論, 但在實際應用中由于測量距離的不確定性, 激光經微縫衍射后產生的衍射圖樣微弱, 信號的信噪比很低, 衍射圖形的銳度不大, 光敏元響應不均勻及雜散光的干擾等因素, 給精密測量帶來很多困難, 而且用單線陣CCD 對條紋間距的正交對準有一定的困難, 用面陣CCD 又比較昂貴。基于上述問題, 下面是對該系統裝置的改進及精度分析。
1 系統改進原理
1.1 系統測量光學原理
當激光束通過被測微縫后, 形成單縫夫瑯和費衍射,如圖1 所示。

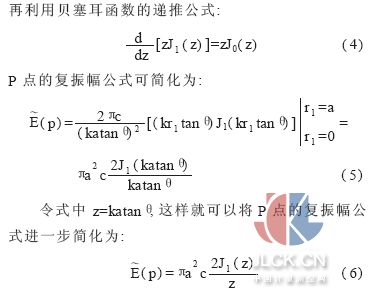

根據夫瑯和費衍射公式, 衍射圖樣上任意點P 的復振幅為:
式中z 是微縫邊緣與中心點之間的位相差, 該差值決定了衍射條紋光強, 當衍射圖樣為極值時, 其位相差應該滿足z=atanθ=2mπ。這樣就得到半徑的計算公式:
式中ak 為衍射圖樣中第k 級衍射環的半徑; λ為激光波長; l 是衍射微縫至衍射圖樣的距離; m 是貝塞耳函數的零點值, 當衍射環級數確定時, 該值為常數。為避免衍射距離對測量結果的影響, 上述公式還可寫成一個用增量形式表達的公式:
因此, 只要確定衍射距離改變量和同級衍射條紋距離的改變量即可求出微縫的寬度。
1.2 系統測量原理

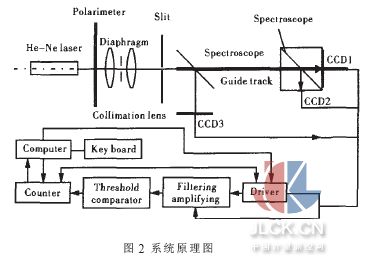

整個測量系統是在導軌上進行的, 線陣CCD1 與CCD2 分別位于分光棱鏡的兩個出射面上, 并且兩線陣CCD 互相垂直放置, 中心與主光軸重合, 組成正交線陣CCD。展開光路后兩個線陣CCD 即等價于兩個同面、正交的線陣CCD, 構成于一個正交坐標系。兩正交及兩分光鏡都固定在導軌上, 原理如圖2 所示。
由He- Ne 激光器發出激光束, 經偏振片進入準直透鏡組, 擴束成平行測量光, 其中小孔光闌起空間濾波作用。準直擴束后光線經被測微縫產生衍射, 衍射光束經分光鏡分成兩束光分別成像在正交CCD 組及CCD3 上面, 其中一束分別和CCD1 與CCD2 相交, 即可從CCD1 和CCD2 得到衍射環與CCD 的四個交點坐標( 如圖3 所示) , 所得數據經計算機計算后可得出特定衍射條紋間距。而CCD3 用于測量任意衍射條紋位置。當測量系統軸向移動到導軌另一位置后, 得到移動后新的特定條紋間距, 并計算出移動前后兩次間距差Δak , 而CCD3 測量的同級條紋與原位置的差值, 即為導軌移動距離Δl, 代入公式( 8) , 得到被測微縫寬。
2 系統精度提高分析
2.1 Δl 的確定
傳統的測量方法一般是根據公式( 7) 來完成的,由于公式中微縫到測量CCD 的距離l 對微縫寬測量精度的影響非常大, 而傳統方法往往由于微縫位置的不確定性, 使l 具有很大的不確定性, 給最后的微縫寬測量帶來較大誤差。系統改進后采用公式( 8) 進行測量, 通過測量系統在導軌上的移動, 再經CCD3 對衍射條紋的測量得到l 的變化量Δl, 這樣測得的微縫寬的誤差與Δl 的誤差成正比。而根據系統結構, Δl的誤差非常小( CCD 像元級) , 而系統采用CCD 像元尺寸僅為0.007 mm, 使最終測量精度得到大幅提高。
2.2 改用正交線陣CCD 作為接收元件
傳統的測量方法是以單線陣CCD 或面陣CCD作為接收元件的, 這樣對CCD 的定位就非常嚴格, 即CCD 必須與條紋嚴格正交, 但由于縫寬位置的可變性, 做到這一點非常困難, 勢必給系統帶來誤差。而如果使用面陣CCD 作為接收元件又相當昂貴, 因此系統改進后用正交的線陣CCD 作為接收元件, 測量時CCD 無需嚴格正交, 衍射光束經分光鏡分成兩束光其中一束分別與CCD1 和CCD2 相交, 即可得到衍射環與CCD 的四個交點坐標, 所得數據經計算機處理后可得出特定衍射條紋間距, 操作簡便。
2.3 E 取向?qū)ξ⒖p寬度測量精度的影響
實驗和理論證實: 衍射法測縫寬存在著偏振效應。采用偏振激光和非偏振激光會給微縫寬的高精度測量帶來不可忽略的誤差[3]。為了滿足遠場夫瑯和費衍射條件, 測量系統使偏振度降低。因此, 測量系統中的起偏振鏡組( 如圖2 所示) 提高了投射到被測微縫上的激光的偏振度, 并便于選擇恰當E 取向, 用以消除因非線偏光或E 的不同取向所帶來的誤差。
2.4 其他因素影響
He- Ne 激光器的波長誤差主要取決于激光器的波長穩定性, 即頻率的穩定性。而目前He- Ne 激光器的頻率穩定度可達2×10- 12 以上, 所以, 從理論上講, 波長可以達到0.01 nm, 誤差極小。
由于系統采用線陣CCD 接收并測出與衍射條紋交點坐標值, 因此CCD 像元的大小會影響測量的精度。利用高靈敏度的線陣固態CCD 傳感器接收激光束衍射條紋來標定交點坐標值, 其像元尺寸為0.007mm, 光譜響應范圍在0.4~1.2 μm 之間( 屬可見光及近紅外范圍) 具有2 048 個像元, 因此正交線陣CCD測量裝置是通過測量大尺寸的條紋來計算得到小尺寸的微縫縫寬, 因而這種影響是很小的。
3 系統實驗及結論
基于上述理論和實驗依據對測量系統改進, 使非接觸激光微縫寬測量裝置在10～120 μm 測量范圍內,測量誤差為0.1～0.5 μm。表1 是一組系統對標稱值為60 μm 的漆包線的實測數據。
依據貝塞耳公式根據公式( 8) 可計算得到系統實驗的標準偏差:
系統性能穩定, 測量過程實現了非接觸、高精度在線測量。
