汽輪機葉片的熒光磁粉探傷檢驗
發布時間：2017-09-01
葉片是汽輪機中將汽流的動能轉換為有用功的極其重要的部件,按照葉片的工作條件可分為動葉和靜葉兩種。汽輪機葉片,特別是動葉片所處的工作條件是極其惡劣的;主要表現在每一級葉片的工作溫度都不相同。第一級葉片所處的溫度最高,接近于進口蒸汽溫度,隨后由于蒸汽逐級做功,溫度逐級降低,直到末級葉片將降到100℃以下;另外葉片是在運動著的水蒸汽介質中工作。其中多數是在過熱蒸汽中工作而末級葉片是在潮濕蒸汽中工作,過熱蒸汽中含有氧會造成高溫氧化腐蝕,使葉片的疲勞強度降低;在濕蒸汽區可溶性鹽垢吸收水珠會造成電化學腐蝕,此外濕蒸汽區的游離水分子由于過冷凝結成水滴,沖擊動葉進汽側背弧面造成水沖蝕。汽輪機工作過程中,動葉片還承受著最大的靜應力、動應力及交變應力;主要表現在轉子旋轉時作用在葉片上的離心力所引起的拉應力、汽流的作用產生彎曲應力和扭應力以及葉片受激振力的作用產生強迫振動的交變應力,所有這些惡劣的工作環境,都將促使葉片失效斷裂,個別葉片失效斷裂后,其碎片可將相鄰或下一級的葉片打壞,使轉子失去平衡而無法工作。為使汽輪機長期安全運行,在機組檢修時應十分重視葉片的質量檢驗;目前對葉片的質量檢驗,常用方法是表面超聲波探傷,但是表面超聲波探傷受表面狀況影響很大,主要表現在以下方面:(1)表面波僅在工件表面?zhèn)鞑?傳播深度一般在0.5λ以內,因此檢測的深度只有0.5λ以內的缺陷,且對表面狀況要求很高;(2)表面光潔度對表面波傳播影響很大,粗糙的表面不僅聲偶合不好,而且使表面波產生散射,導致衰減急劇增加,而汽輪機葉片在運行中受汽蝕作用,表面相當粗糙,根本滿足不了表面超聲波探傷要求;(3)工件表面有油層或水層時,表面波幾乎被完全衰減掉并產生明顯的回波,因此表面超聲波探傷有一定困難;(4)圓柱曲面表面超聲波影響也很大,曲面半徑R與波長之比愈小衰減愈嚴重,而汽輪機葉片表面就是曲面;(5)表面超聲波遇到棱邊大部分返回形成棱邊回波,小部分跨越棱邊繼續前進;故表面超聲波探傷有困難。為了更有效地對葉片探傷,綜合探傷方法比較,在葉片質量檢驗中選用磁粉探傷法,為了讓磁痕與工件表面有一個良好的對比度,增強能發現微小缺陷的檢測靈敏度,在磁粉探傷方法中,選用熒光磁粉探傷法。
1準備工作
(1)被檢工件的表面打磨、清洗使其粗糙度Ra不大于12.5μm。
(2)被檢工件表面不得有油脂或其它粘附磁粉的物質。
(3)被檢工件上的孔隙在檢測后難于清除磁粉時,則應在檢測前用無害物質堵塞。
(4)為了防止電弧燒傷工件表面和提高導電性能,必須將工件和電極接觸部分清除干凈,必要時應在電極上安裝接觸墊。
(5)檢驗員熟悉現場條件和被檢工件特性,并熟悉檢驗的范圍。
(6)現場工作條件具備:應在暗室內進行,用驗光儀校驗室內可見光不大于20 lx,紫外線燈光強度應不小于1000μw/cm2。
(7)用高斯表測試每根葉片原有磁性,以便檢驗結束退磁參考。
(8)校驗熒光磁粉濃度為2 g/L。
(9)驗證磁粉探傷儀及縱向磁化線圈、周向電極夾具、磁軛探頭的標定有效期及葉片探傷用的固定支架操作臺制作的完整性。
2實施檢驗
2.1操作順序
先決條件→檢驗操作→磁痕評定與記錄→復驗→退磁→最終清理→驗收標準→檢驗報告
2.2檢驗操作
2.2.1靈敏度檢驗
將A型靈敏度試片刻槽一面緊貼在被檢工件表面上,磁化并施加熒光磁懸液,試片上應能清晰的顯示出磁痕,檢驗靈敏度試片上磁痕形態,并作好記錄。以此確定磁軛法的磁化電流。
2.2.2葉片檢驗
a.對葉片進行連續法磁化,熒光磁懸液必須在通電時間內施加完畢,每次通電時間1 s～3 s。應反復磁化2次。停施磁懸液1 s后才可停止磁化。
b.熒光磁懸液施加采用噴涂法,不可用刷涂法,不可使磁懸液流速過快而破壞已形成的磁痕。
c.同一區域應進行相互垂直的兩個方向上的磁化、檢驗,并比較兩個方向所得的結果。
d.磁軛法檢測有效區域?yàn)閮蓸O連線兩側各50mm內,磁化區域每次應有15 mm重疊。
e.將葉片的葉根向下固定在支架操作臺上,讓縱向磁化線圈由上向下套入葉片,再由下向上緩慢移動磁化葉片,同時噴灑熒光磁懸液,借助熒光燈觀察有無熒光磁痕,判別缺陷顯示,不過這樣僅能由線圈探頭檢查葉片的橫向裂紋等缺陷。
f.再用周向電極夾具磁化葉片,同時噴灑熒光磁懸液,檢查葉片的縱向裂紋等缺陷,借助熒光燈觀察有無熒光磁痕,判別缺陷顯示。
g.取下固定在操作臺上的葉片,放在平臺上,用電磁軛對葉片漏檢的根部作橫向縱向多方位磁化,同時噴灑熒光磁懸液,借助熒光燈觀察有無熒光磁痕,判別缺陷顯示,這樣整個葉片就能縱橫全方位的檢查。
3磁痕評定與記錄
(1)除能確認磁痕是由于葉片材料局部磁性不均或操作不當造成的之外,其它一切磁痕顯示均作為缺陷磁痕處理。
(2)長度與寬度之比大于3的缺陷磁痕,按線性缺陷處理,長度與寬度之比小于或等于3的缺陷磁痕,按圓形缺陷處理。
(3)缺陷磁痕長軸方向與工件軸線或母線的夾角大于或等于30°時,作為橫向缺陷處理,其它按縱向缺陷處理。
(4)兩條或兩條以上缺陷磁痕在同一直線上且間距小于或等于2 mm時,按一條缺陷處理,其長度為兩條缺陷之和加間距。
(5)長度小于0.5 mm的缺陷磁痕不計。
(6)所有磁痕的尺寸、數量和產生部位均應記錄,并作圖示。
(7)磁痕的永久性記錄可采用照相法。
(8)當辨認細小缺陷磁痕時,應采用10倍放大鏡進行觀察。
4復驗
當出現下列情況之一時,應進行復驗:
(1)檢測結束時,用靈敏度試片檢測靈敏度不符合要求;
(2)發現檢測過程中操作方法有誤;
(3)供需雙方爭議或認為有其他需要時;
(4)經返修后的部位。
5退磁
利用剩磁計測試檢驗過的葉片,發現高于原磁性的葉片,放置于操作臺上,施加反向磁場即可退磁。
6最終清理
在完成對磁痕尺寸及位置進行記錄之后,對先退磁的葉片進行表面噴沙、清理。
7驗收標準
(1)下列缺陷不允許存在:
a.任何裂紋和白點;
b.任何橫向缺陷顯示;
c.葉片上任何長度大于1.5 mm的線性缺陷顯示;
d.單個尺寸大于或等于4 mm的圓形缺陷顯示。

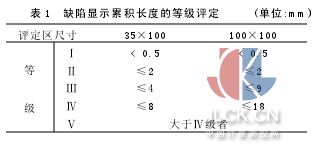

(2)缺陷顯示累積長度的等級評定按表1進行。
8檢驗結論
經過對120根葉片熒光磁粉檢驗,主要發現葉片兩個拉筋孔、葉梢及加強筋、葉片邊緣、接近葉片根部的內外弧面、第一齒葉根槽、葉根側面、葉根的堆焊層、葉根前后大平臺有磁痕聚積顯示,對此進行復檢及技術評定,未有超標準即不允許缺陷的顯示。根據缺陷顯示累積長度的等級評定:Ⅰ級的有30根,Ⅱ級的有10根,Ⅲ級的有7根,都作為記錄在案以備后查;通過此次汽輪機葉片的磁粉探傷檢驗,對汽輪機葉片的質量有了充分的掌握,也為汽輪機安全運行奠定了基礎,同時為汽輪機葉片的質量檢驗提供借鑒。
