供暖計量裝置的技術研究
發布時間：2017-09-01
計量要求日見明顯。室內溫度過高，造成室內外溫差過大，身體不適，易患感冒；室內溫度達不到供熱要求，百姓浪費了供熱費用。如果能在達到供熱要求條件下計量，根據個人適應溫度進行調節，既可減少能源浪費，又可節省供熱費用。為此需要設計一種“供暖計量裝置”。
在研制供暖計量裝置自動檢測計量系統時，由于溫度、流量均為非電量信號；供熱規定要求回水溫度高于＋15℃，在回水溫度高于＋15℃時累積計量流量，回水溫度低于＋15℃時不計量流量。因此必須先把這些非電量信號變換成電信號，然后通過電子測量，再經儀表的信號轉換，由自動控制器進行控制、顯示及累積計量。為保證系統測量精度，在信號的采集、變換、放大和傳輸過程中，必須線性好，轉換可靠，不失真，并有較強的抗干擾能力。
溫度、流量自動檢測
溫度自動檢測系統借助于溫度傳感器，流量自動檢測系統借助于流量傳感器。系統以程序控制器為核心，配置溫度與流量傳感器、外圍接口電路，由程序控制器檢測溫度傳感器的信號(檢測供暖系統回水管路中回水的溫度高于＋15℃溫度時的信號)，完成實時數據采集和開關量處理，并根據采集的信號來控制流量累積計量設備的運轉。
系統總體設計如圖1所示。
測量溫度、流量時，溫度、流量傳感器把溫度、流量信號轉變?yōu)殡娏浚瑸榕c可編程序控制器連接，測量的電信號應轉化為標準信號0～5 V或0～10 mA。溫度輸出信號通過中間繼電器控制流量累積計量?jī)x表的運轉，系統根據測量的溫度值，確定是否開啟或關閉回水系統閘門，避免室內溫度過高。例如，當回水溫度值高于＋15℃時，通過中間繼電器控制流量累積計量?jī)x表的運轉；當回水溫度值低于＋15℃時，通過中間繼電器控制流量累積計量?jī)x表的不運轉。當回水溫度高于人體溫度＋36℃時，通過中間繼電器控制回水系統閘門關閉。
溫度、流量傳感器及變送系統
1.溫度傳感器及變送系統
測量溫度的傳感器很多，本文用熱電阻傳感器。由于在不同溫度下，鉑絲的電阻隨之變化，溫度和電阻關系接近線性，性能穩定，使用溫度范圍寬(－200～＋960)℃，加工容易等特點。鉑絲隨著環境溫度升高，金屬內部原子晶格的振動加劇，從而使金屬內部的自由電子通過金屬導體時的阻力增大，宏觀上表現出電阻率變大，總電阻值增大。
熱電阻的阻值Rt與溫度t的關系為
Rt＝R0(1＋K1t＋K2t2＋K3t3＋K4t4)
式中 R0――熱電阻在0℃時的電阻值
K1、K2、K3、K4――溫度系數
目前我國全面施行“1990國際溫標”，按照ITS－90標準，國內統一設計的工業用鉑電阻在0℃時的R0值有100～1 000Ω等幾種。
為了保證溫度傳感器工作的可靠性與精確度，可采用以下方法：
1) 可選用測溫電阻大于1 kΩ或高于幾千歐的鉑電阻，這樣不易受接線電阻的影響，測量點與變送單元之間的距離適當拉長。
2) 消除傳感器的偏壓成分。
2.流量傳感器及變送系統
流量傳感器是根據力的平衡原理工作的，將被測參數通過測量元件轉化為測量力。通過轉換元件轉化為電信號，經放大器、開方運算器將測量的電信號轉化為標準信號0～5 V或0～10 mA直流輸出。

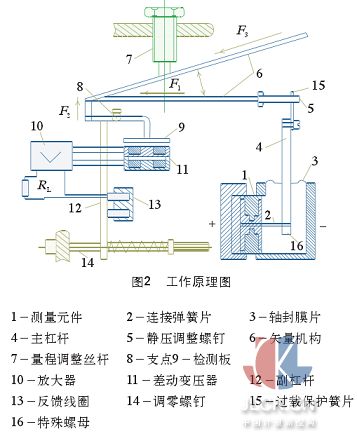

本裝置分為差壓測量部分和力傳遞系統，如圖3所示。
(1) 差壓測量部分及力傳遞系統
測量部分是將流體流動的壓差轉換成為作用力，通過連接簧片2作用于主杠桿4上。該力使主杠桿以軸封膜片3為支點產生偏轉位移，該位移經過矢量機構6傳遞給副杠桿12，使固定于副杠桿上的檢測板9產生位移。此時差動變壓器11的平衡電壓產生變化，產生電信號。
機構中主杠桿以軸封膜片為彈性支點，副杠桿以十字簧片為彈性支點，主杠桿與副杠桿之間以矢量機構作為聯系，用于傳遞力和位移。從主杠桿來的水平力F1由矢量機構分解成兩個力F2、F3；其中分力F3與矢量板同方向，被矢量板平衡掉，對副杠桿不起作用，分力F2作用于副杠桿上，F(xiàn)2＝F1tgnα，改變矢量機構的角度α，可以改變作用于副杠桿上的力，因此就可以改變測量的量程。
(2) 磁電系統及低頻流量放大器
由于流體的流動產生了作用于檢測板上的力，經過矢量機構傳遞給副杠桿，使固定于副杠桿上的檢測板產生位移，此時差動變壓器11的平衡電壓產生變化，此變化由放大器10轉換成0～10 mA直流電流輸出，同時該電流經過處于永久磁場中的反饋線圈13，線圈中流出的電流就與被測壓差的平方根成正比，開方器的輸出電流也就是變壓器的輸出電流，它直接與流量成正比。
低頻流量放大器將級微小的位移信號(幾個微米)檢測并放大成為0～10 mA直流信號，經過開方器，使儀表輸出0～10 mA直流統一信號。限于篇幅，放大器原理略去不述。
計算方法
流量計實質上是管道內流體流動的壓力差作用于壓差膜合表面而產生的力。流體流動的速度ν與管道內出口處存在額外壓力的關系為
ν＝ψ(2P0／γ)1／2
管道中的容積流量為Q＝Aανε；則作用于壓差膜合表面的力F與流體流動的速度ν的關系為
F＝P0At＝ν2πd2γ／8ψ2
式中 ψ――管道摩擦因數
ε――管口收縮系數
g――重力加速度，9.806 m／s2
γ――使用狀態下流體的重度，kg／m3
At――壓差膜合的面積，At＝πd2／4
Aα――管道過流面積，Aα＝πD2／4
根據上面公式可以推導出
Q＝ψ(π／2)1／2D2／d(F／γ)1／2
體積流量一般是標準狀態下的體積流量
Qn＝εψ(π／2)1／2D2／dγ20(F／γ)1／2
式中Qn――標準狀態下的體積流量，m3／h
γ20――標準狀態下的流體密度，kg／m3
上面的計算及分析證明，該儀表是可行的。在今后的發展中將在下面問題上有所突破：①實現智能控制：回水溫度過高，由控制器切斷供水回路并能延時起動。②實現熱功計量：即單位時間內流體攜帶熱量的計量。
