首頁>技術(shù)中心>技術(shù)資訊>選煤用磁鐵礦粉試驗方法(一)
選煤用磁鐵礦粉試驗方法(一)
發(fā)布時間：2017-09-01
一、取樣及樣品制備
1．取樣
(1)在鐵礦石粉輸送過程中應(yīng)使用常規(guī)手工小樣鏟取樣 份樣質(zhì)量及份樣個數(shù)應(yīng)按表3-27執(zhí)行。
(2)料堆和車廂中應(yīng)使用螺旋取樣器取樣份樣質(zhì)量及份樣個數(shù)也按表3-27執(zhí)行。

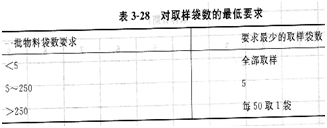

(3)對密封袋裝的磁鐵礦粉取樣可使用取樣探錐 在密封袋裝的磁鐵礦粉中取樣步驟如下。①按照表3-28的要求選擇若干個袋子。
②打開這些袋子并使其傾斜，以便盡可能地使探錐能以接近水平的角度插入，探錐上的槽完全向下，然后將探錐轉(zhuǎn)兩圈。
③再次旋轉(zhuǎn)1800，使槽口完全向上，將裝有份樣的探錐抽出。
④將份樣裝入一個帶有氣密蓋的容器中。
⑤重復(fù)上述步驟，直到完成所有需要取樣袋子的取樣。
(4)大樣質(zhì)量不少于4kg
2．試樣制備
①當大樣太濕，難以進行縮分時，需將大樣風(fēng)干至空氣干燥狀態(tài)，并測出干燥前水分。
②如合同雙方出于比較目的而取樣，則至少需要制備4份試樣，每份質(zhì)量不少于1kg，其中3份交買方、賣方和仲裁機構(gòu)，另一份用于保存。
③使用符合GB2007.2規(guī)定的二分器，或沒有明顯偏差的其他類似設(shè)備，或采取隨機布點取樣法將試樣分組，分別用于不同試驗項目。
④試樣應(yīng)存放于密閉容器中。
二、水分測定
1．方法提要
用一步法測定全水分。在需要分別測定外在水分和空氣干燥水分時，則應(yīng)采用兩步水分測定法。當涉及大量物料或需預(yù)先干燥時，為進行試樣制備應(yīng)采用后一種方法。
為了確定一批磁鐵礦粉的水分，試樣質(zhì)量約為lkg；對于實驗室試樣水分的測定，試樣質(zhì)量為lOOg。
2．一步測定法
(1)試樣根據(jù)取樣要求，從試樣中取出約lkg或lOOg的試樣。
(2)測定步驟
①稱量一個清潔干燥的托盤。
②將試樣均勻鋪在托盤上并再次稱量。
③將不加蓋的托盤放入干燥箱中，在105～11O0C溫度下干燥至質(zhì)量恒定。對于1kg的試樣，取出，冷卻至室溫后立即稱量；對于lOOg的試樣，將托盤和試樣在干燥器中冷卻后稱量。
(3)結(jié)果計算 以干燥前后質(zhì)量損失的百分比來表示試樣的全水分Mt，其計算公式如式(3-19)：
Mt――全水分，%
M1――托盤的質(zhì)量，g；
M2――干燥前托盤加試樣的質(zhì)量，g；
M3――干燥后托盤加試樣的質(zhì)量，g。
報告結(jié)果精確到小數(shù)點后一位。
3．兩步測定法
(1)外在水分的測定 試樣質(zhì)量的稱量方法和測定步驟與一步測定法大致相同，不同之處在于這種方法是在環(huán)境溫度下將試樣暴露在空氣中直到質(zhì)量恒定，而不在干燥箱中加熱干燥。
在該項測定中，只需試樣達到一種近似平衡狀態(tài)。因為殘留水分都將包括到第二步空氣干燥水分的測定中。以干燥前后質(zhì)量損失百分比表示試樣的外在水分，其計算公式如式如下：
式中Mf――外在水分，％；
Mf――干燥后托盤加試樣的質(zhì)量(最終質(zhì)量)，g。
(2)空氣干燥水分的測定 從外在水分測定后的空氣干燥物料中取出約lOOg試樣，按照一步測定法給出的步驟操作。以干燥前后試樣質(zhì)量損失的百分比來表示其空氣干燥水分，計算公式如式如下：
式中Mad――空氣干燥水分，％；
m4――托盤的質(zhì)量，g；
m5――干燥前托盤加試樣的質(zhì)量(初始質(zhì)量)，g；
m6――干燥后托盤加試樣的質(zhì)量(最終質(zhì)量)，g。
4．結(jié)果計算
以外在水分(Mf)與空氣干燥水分(Mad)之和表示全水分(Mt)，計算公式如式如下：
報告結(jié)果精確到小數(shù)點后一位。
三、試樣處理
①無論在試樣制備階段，還是在以后的磁鐵礦粉干燥階段都可能使磁鐵礦粉形成團塊，需要將物料恢復(fù)到顆粒離散狀態(tài)。最好用一個包裹著橡膠的滾子將團塊壓碎，為便于將團塊壓碎，還可用一個篩孔尺寸為106μm的試驗篩先將較大的團塊篩出。當需要對試樣進行粒度組成測定時，應(yīng)特別注意不要改變試樣原來的粒度。如果團塊黏結(jié)得很結(jié)實，或者物料結(jié)餅致無法恢復(fù)到原來狀態(tài)的程度，應(yīng)將這種試樣棄去不用，在空氣干燥狀態(tài)下再制備一份試樣進行后續(xù)的分析測定。
②分析前將制備好的試樣脫磁有助于分析工作。但絕不能把脫磁的試樣用來測定磁性物含量。
③除非另有規(guī)定，在二次取樣以獲得所需試樣前，將全部制備的實驗室分析試樣干燥至質(zhì)量恒定狀態(tài)并立即放人干燥器冷卻。如果使用空氣干燥試樣進行后續(xù)的分析測定，則必須測定空氣干燥水分，并計算試樣的干燥質(zhì)量，以便將分析結(jié)果換算為干燥基。用式(3-23)計算試樣干燥質(zhì)量：
式中md――干基質(zhì)量，g；
Mad――空氣干燥基質(zhì)量，g。
四、粒度組成測定
1．方法提要
利用試驗篩濕法篩分測定粒度組成。
2．測定步驟
①根據(jù)取樣規(guī)定縮取約200g試樣，放在溫度不高于75℃的干燥箱內(nèi)烘干，取出冷卻至空氣干燥狀態(tài)后縮分并稱取100g(稱準至O.01g)。
②搪瓷盆盛水的高度約為篩子高度的1/3。在第一個盆內(nèi)放人該次篩分中孔徑最大的篩子。
③把試樣倒入玻璃燒杯內(nèi)，加入少量清水，用玻璃棒充分攪拌使試樣完全潤濕，然后倒入第一個篩子內(nèi)。用清水沖洗凈燒杯及玻璃棒上黏附的固體顆粒。
④在水中輕輕搖動試驗篩進行篩分。先在第一盆清水內(nèi)盡量篩凈，然后再把試驗篩放入第二盆清水內(nèi)，依次篩分至水清為止。
⑤把篩上物倒入搪瓷或金屬盤子內(nèi)，并沖洗凈粘在試驗篩上的礦粒。將盤中物置于溫度不高于75℃的干燥箱內(nèi)烘干并稱量，得到最大粒級質(zhì)量。
⑥把所有篩下物作為原料，重復(fù)②、③、④和⑤步驟，進行第二級濕法篩分，并取得次大粒級質(zhì)量。以此類推，取得全部級別質(zhì)量。
3．結(jié)果表述
(1)試驗結(jié)果校核 各粒級質(zhì)量之和與試驗前試樣質(zhì)量的相對誤差不得大于2.5％。

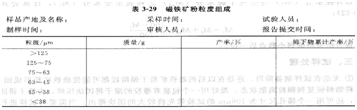

(2)試驗結(jié)果匯報 以表3-29形式或以作圖方式表達。以試驗篩相鄰粒級質(zhì)量百分比來表達試樣粒度組成。
作圖方法應(yīng)采用粒級一篩下物累計產(chǎn)率線性坐標表達。
參考資料：煤質(zhì)分析及煤化工產(chǎn)品檢測
